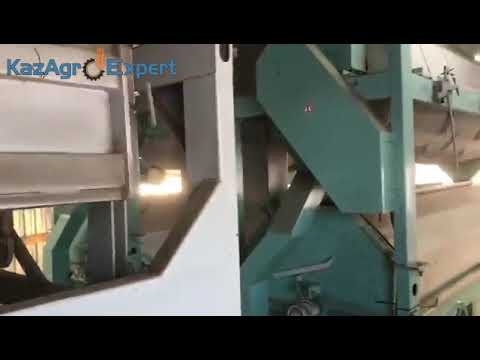

Триерный блок ТБМ-8

Блок триерный ТБМ-8 используется для очистки зерна: отделения примесей, которые отличаются от зерна по длине. Примесь бывает короткой (дробленое зерно, гречишка, куколь) и длинной (стебельки, солома, овсюг). Блок триерный: Может отделять короткую и длинную примеси. Очищает материал, который прошел предварительную с первичной очистки на машинах воздушно-решетного типа. Используют в зерноочистительных агрегатах. Может работать от сети с переменным током имеющей напряжение в 380 В. Продолжительный режим работы. Неагресивная внешняя среда. Климатические условия работы -15 до +45°С. Комплектация блока триерного ТБМ 8 Блок складывается из 2-х триеров: нижнего и верхнего, которые соединены между собой болтами. ТБМ-8 укомплектован рабочими сегментами предназначающимися для проведения очистки пшеничного зерна. Комплектация очистительными сегментами для остальных культур, может производится дополнительно по индивидуальным заказам. Устройство и работа блока триерного ТБМ-8 Блок триерный ТБМ-8 складывается из 2-х триеров, которые расположены друг над другом: нижнего триера и верхнего триера, которые имеют автономный привод. Триер который расположен сверху развернут на 180°от нижнего по такому принципу, что патрубок для выхода зерновой культуры соединен с крышкой приемника на нижнем триере. Такое расположение блока дает возможность устройству функционировать согласно последовательной схеме очистки: вначале происходит отборка самых коротких примесей, а потом отбираются длинные. Принцип работы основан на процессе разделения материала который сортируется по его длине. Для этого используется специальная ячейка триерной поверхности, которая имеет округлую форму в плане, а в сечении форму прямоугольной трапеции: с вертикальными задней стенкой и дном и наклоненной передней стенкой. У ячейки есть несколько типоразмеров с разными диаметрами и разной высотой.
