Гидромотор 310.12.01.03 аксиально-поршневой нерегулируемый

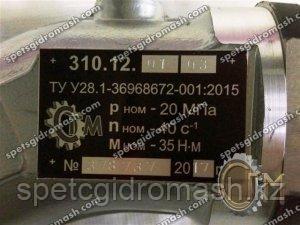

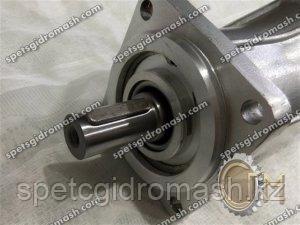

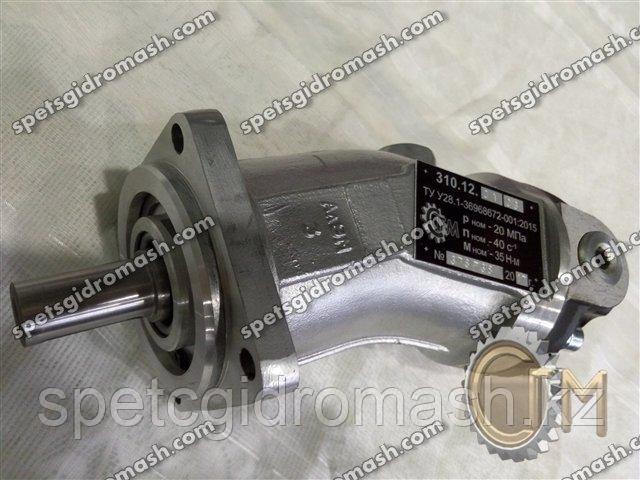

310.12.01.03 гидромотор аксиально-поршневой нерегулируемый реверсивный - шпоночный вал Гидромоторы 310.12.01.03 преобразуют энергию рабочей жидкости в механическую энергию вращения вала. Гидромашины предназначены для работы в открытых и закрытых схемах стационарных и мобильных установок. Технические параметры 310.12.01.03 - Гидромотор нерегулируемый аксиально-поршневой Артикул: 310.12.01.03 Аналоги: МГ3.12/32.1.Б Типоразмер: 12 Тип машины: гидромотор Вид: аксиально-поршневой Тип: нерегулируемый Вал: шпоночный Вращение вала: реверсивное Диаметр вала: 20 мм Параметры: Ø20k6 по ГОСТ 23360-78 Тип раб. каналов: 2 резьбовых отверстия по бокам,  2 резьбовых отверстия на торце Масса, кг: 4 кг Принцип работы гидромотора 310.12.01.03 Гидромоторы преобразуют энергию рабочей жидкости в механическую энергию вращения вала. Рабочая жидкость, нагнетаемая из гидросистемы, через отверстие в задней крышке и через паз распределителя поступает в блок цилиндров и приводит в движение поршни. Поршни передают усилие на сферический шарнир, а так как оси вала и блока цилиндров находятся под углом, сила в шарнире раскладывается на осевую и тангенциальную составляющие.Осевая нагрузка воспринимается подшипниками, а тангенциальная создает крутящий момент на валу гидромотора.Величина момента и частота вращения вала гидромотора определяются рабочим объемом гидромотора, давлением и количеством подводимой рабочей жидкости. Расшифровка номера по каталогу гидромотора (гидронасоса) аксиально-поршневого 310-серии Продукция Рабочий объем Давление 310.1 серия 80 см 3 /об 40 МПа 310.2 серия 12 см 3 /об 28 см 3 /об 56 см 3 /об 112 см 3 /об 32 МПа 310.3 серия 12 см 3 /об 28 см 3 /об 32 МПа 56 см 3 /об 80 см 3 /об 112 см 3 /об 160 см 3 /об 250 см 3 /об 35 МПа 310.4 серия 56 см 3 /об 80 см 3 /об 112 см 3 /об 160 см 3 /об 250 см 3 /об 40 МПа Табл. "Технические характеристики гидромоторов 310-серии": Типоразмер 12 28 56 80 112 160 250 Рабочий объем, V g см 3 11,6 28 56 80 112 160 250 Максимальная частота вращения, n max мин -1 6000 4750 3750 3350 3000 2650 2100 Потребляемый расход (при n max ), Q max л/мин 70 133 210 268 336 424 525 Мощность, N при ∆p=450 бар при ∆p=400 бар при ∆p=350 бар при ∆p=250 бар кВт 47 41 36 26 89 79 69 49 140 125 109 78 179 159 139 100 225 200 175 254 284 252 221 158 351 312 273 195 Крутящий момент, T при ∆p=450 бар при ∆p=400 бар при ∆p=350 бар при ∆p=250 бар Нм 74 66 58 41 179 159 139 99 358 318 278 199 511 454 397 284 715 636 556 397 1022 909 795 568 1597 1420 1242 887 Масса, m кг 4 9 17 19,2 29 45 65 Конструкция: - аксиально-поршневые гидромашины 310.12 с наклонным блоком; - угол наклона блока цилиндров 25º; комплектующие 310.12 # Номер детали Наименование Кол-во для гидромотора гидронасоса 1 210.25.83419 Кольцо 1 310.12 2 310.112.088 Крышка 1 310.12 3 210.25.6738 Втулка 1 310.12 4 210.25.6731 Пружина 2 310.12 5 НО 21-29 Кольцо СТП 5.26.71 2 310.12 7 ГОСТ 8338-75 Подшипник 212 1 310.12 8 НО 21-30 Кольцо СТП 5.26.71 2 310.12 9 310.112.086 Вал 1 310.12 10 210.25.101 Болт 14 310.12 11 210.25.2505 Шайба 7 310.12 12 310.112.044 Пластина 1 310.12 13 210.25.55209 Штифт 1 310.12 14 310.112.043 Шип 1 310.12 16 ГОСТ 5915-70 Гайка М12 6 310.12 17 ГОСТ 22040-76 Шпилька М12х35.66.019 6 310.12 18 ГОСТ 6402-70 Шайба 4.65Г 6 310.12 19 310.112.012 Крышка 1 310.12 20 ГОСТ 3128-70 Штифт 10м6х16 1 310.12 21 310.112.019 Распределитель 1 310.12 22 210.25.1863 Втулка 1 310.12 23 310.112.011 Корпус 1 310.12 24 ГОСТ 9833-73 Кольцо уплотнительное 011-015-25-2-2 1 310.12 25 310.112.002 Блок 1 310.12 26 310.112.010 Поршень с шатуном 7 310.12 27 210.25.1044 Втулка 1 310.12 28 210.25.095 Пружина 4 310.12 29 210.25.109 Втулка 1 310.12 30 210.25.1040 Сухарь 2 310.12 31 ГОСТ 832-78 Подшипник 6-466311К 2 310.12 32 310.112.089 Втулка 1 310.12 33 ГОСТ 13942-86 Кольцо В55 1 310.12 34 ГОСТ 8752-79 Манжета 1.2.-50х70-1 1 310.12 Конструкция: - аксиально-поршневые гидромашины с наклонным блоком; - угол наклона блока цилиндров 25º; 310.12. Габаритно - присоединительные размеры Концы валов шпоночный вал                                                                        шлицевой вал Присоединение рабочих линий, встроенная аппаратура 310.12.0х.00 - 2 резьбовых отверстия на торце (отвод под 25 о к оси вала) гидромотор                      гидронасос правый                 гидронасос левый A, B - рабочие линии М22х1,5-16, ГОСТ25065 S - линия всасывания М27х2-16, ГОСТ25065 310.12.0х.01 - 2 резьбовых отверстия на торце (отвод паралельно к оси вала) A, B - рабочие линии М22х1,5-16, ГОСТ25065 310.12.0х.02 - 2 резьбовых отверстия на торце (отвод под 50 о к оси вала) A, B - рабочие линии М22х1,5-16, ГОСТ25065 310.12.0х.03 - 2 резьбовых отверстия по бокам, 2 резьбовых отверстия на торце A,А1, B,В1 - рабочие линии М22х1,5-16, ГОСТ25065 310.12.0х.05 - 1 резьбовое отверстие с боку, 1 резьбовое отверстие на торце гидронасос правый                                                         гидронасос левый A, - линия нагнетания М22х1,5-16, ГОСТ25065 S - линия всасывания М27х2-16, ГОСТ25065 2 резьбовых отверстия на торце, встроенный регулируемый предохранительный клапан 310.12.0х.20                                                            310.12.0х.10 A, B - рабочие линии М22х1,5-16, ГОСТ25065 Гидросхема 310.12.0х.20                                                            310.12.0х.10 2 резьбовых отверстия на торце, встроенный нерегулируемый предохранительный клапан 310.12.0х.40                                                            310.12.0х.30 A, B - рабочие линии М22х1,5-16, ГОСТ25065 Гидросхема 310.12.0х.40                                                            310.12.0х.30 310.12.0х.90 - 2 резьбовых отверстия на торце (отвод под 25 о к оси вала), встроенный датчик частоты вращения. Схема подключения Эксплуатационные ограничения аксиально-поршневого нерегулируемого гидромотора 310.12.01.03 Требования к гидравлическим системам: Гидравлическая система машины, на которой устанавливается насос или гидромотор, должна соответствовать требованиям ГОСТ 17411, ГОСТ 13823 и ГОСТ 12.2.086. Гидросистема должна иметь приборы для контроля температуры масла в баке, давления во входной и выходной магистралях гидромашины. Предохранительный клапан гидросистемы должен быть настроен на давление не выше максимального давления на входе из таблиц 1 и 2. Гидросистема должна исключать разряжение в рабочих полостях гидромашины более 0,2 кгс/см 2 (P абс =0,8 кгс/см 2 ) на любых режимах. Требования к трубопроводам: Сечение напорного и всасывающего трубопроводов не рекомендуется принимать меньше площади соответствующих отверстий гидромашины. Всасывающий трубопровод должен быть по возможности коротким, без изгибов и иметь условный проход, обеспечивающий абсолютное давление на входе в насос не менее 0,7 кгс/см 2 . Установка фильтра на линии всасывания (без подпитки) не допускается. Каждый трубопровод необходимо проверить на герметичность статическим давлением рабочей жидкости, равным 1,6 P макс. (примерно 50 Мпа) в течение 5 мин. Корпус гидромашины должен быть соединен с баком дренажным трубопроводом с условным проходом на менее 6 мм для гидромашин с рабочим объемом 12 см 3 Уплотнение дренажного штуцера следует производить согласно ГОСТ 25065. Требования к рабочей жидкости: Нормальная работа гидромашины гарантируется при использовании рабочей жидкости (масла), характеристики которой соответствуют следующим значениям приведенным в таблице. Характеристика рабочей жидкости гидромотора 310.12.01.03 Наименование параметра Значение параметра Класс чистоты по ГОСТ 17216 12 Кинетическая вязкость, мм 2 /с (сСт) - оптимальная 20-35 - максимальная пусковая 150
