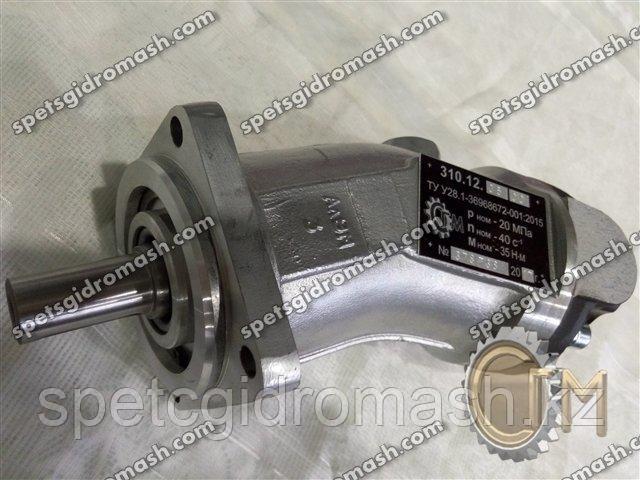

Гидронасос 310.12.05.00 аксиально-поршневой нерегулируемый

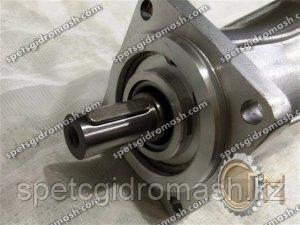

310.12.05.00 гидронасос аксиально-поршневой н ерегулируемый, шпоночный вал - правого вращения Гидронасосы 310.12.05.00 преобразуют энергию вращ ения приводного вала в гидравлическую энергию потока рабочей жидкости . Гидромашины 310.12.05.00 предназначены для работы в открытых и закрытых схемах стационарных и мобильных установок. Нерегулируемые гидронасосы с наклонным блоком применяются в открытых гидравлических системах сельскохозяйственной, дорожной, строительной техники . Принцип работы гидронасоса 310.12.05.00 Принцип работы гидронасоса 310.12.05.00 основан на преобразовании вращательной энергии приводного вала в гидравлическую энергию потока рабочей жидкости . Угол наклона блока цилиндров по отношению к оси вала гидронасоса постоянный и нерегулируемый . При вращении приводного вала гидронасоса , поршни , расположенные в блоке, вращаются вокруг оси блока и одновременно совершают возвратно-поступательные движения. При первой половине оборота поршень гидронасоса всасывает рабочую жидкость , а при второй – нагнетает ее в гидросистему . Расшифровка номера по каталогу гидромотора (гидронасоса) аксиально-поршневого 310-серии Продукция Рабочий объем Давление 310.1 серия 80 см 3 /об 40 МПа 310.2 серия 12 см 3 /об 32 МПа 28 см 3 /об 56 см 3 /об 112 см 3 /об 310.3 серия 12 см 3 /об 32 МПа 28 см 3 /об 56 см 3 /об 35 МПа 80 см 3 /об 112 см 3 /об 160 см 3 /об 250 см 3 /об 310.4 серия 56 см 3 /об 40 МПа 80 см 3 /об 112 см 3 /об 160 см 3 /об 250 см 3 /об Табл. "Технические характеристики гидромоторов 310-серии ": Типоразмер 12 28 56 80 112 160 250 Рабочий объем, V g см 3 11,6 28 56 80 112 160 250 Максимальная частота вращения, n max мин -1 6000 4750 3750 3350 3000 2650 2100 Потребляемый расход (при n max ), Q max л/мин 70 133 210 268 336 424 525 Мощность, N при ∆p=450 бар при ∆p=400 бар при ∆p=350 бар при ∆p=250 бар кВт 47 41 36 26 89 79 69 49 140 125 109 78 179 159 139 100 225 200 175 254 284 252 221 158 351 312 273 195 Крутящий момент, T при ∆p=450 бар при ∆p=400 бар при ∆p=350 бар при ∆p=250 бар Нм 74 66 58 41 179 159 139 99 358 318 278 199 511 454 397 284 715 636 556 397 1022 909 795 568 1597 1420 1242 887 Масса, m кг 4 9 17 19,2 29 45 65 Конструкция: - аксиально-поршневые гидромашины 310.12 с наклонным блоком; - угол наклона блока цилиндров 25º; комплектующие 310.12 # Номер детали Наименование Кол-во для гидромотора гидронасоса 1 210.25.83419 Кольцо 1 310.12 2 310.112.088 Крышка 1 310.12 3 210.25.6738 Втулка 1 310.12 4 210.25.6731 Пружина 2 310.12 5 НО 21-29 Кольцо СТП 5.26.71 2 310.12 7 ГОСТ 8338-75 Подшипник 212 1 310.12 8 НО 21-30 Кольцо СТП 5.26.71 2 310.12 9 310.112.086 Вал 1 310.12 10 210.25.101 Болт 14 310.12 11 210.25.2505 Шайба 7 310.12 12 310.112.044 Пластина 1 310.12 13 210.25.55209 Штифт 1 310.12 14 310.112.043 Шип 1 310.12 16 ГОСТ 5915-70 Гайка М12 6 310.12 17 ГОСТ 22040-76 Шпилька М12х35.66.019 6 310.12 18 ГОСТ 6402-70 Шайба 4.65Г 6 310.12 19 310.112.012 Крышка 1 310.12 20 ГОСТ 3128-70 Штифт 10м6х16 1 310.12 21 310.112.019 Распределитель 1 310.12 22 210.25.1863 Втулка 1 310.12 23 310.112.011 Корпус 1 310.12 24 ГОСТ 9833-73 Кольцо уплотнительное 011-015-25-2-2 1 310.12 25 310.112.002 Блок 1 310.12 26 310.112.010 Поршень с шатуном 7 310.12 27 210.25.1044 Втулка 1 310.12 28 210.25.095 Пружина 4 310.12 29 210.25.109 Втулка 1 310.12 30 210.25.1040 Сухарь 2 310.12 31 ГОСТ 832-78 Подшипник 6-466311К 2 310.12 32 310.112.089 Втулка 1 310.12 33 ГОСТ 13942-86 Кольцо В55 1 310.12 34 ГОСТ 8752-79 Манжета 1.2.-50х70-1 1 310.12 Конструкция Конструкция: - аксиально-поршневые гидромашины с наклонным блоком; - угол наклона блока цилиндров 25º; Нерегулируемые гидронасосы 310.12.05.00 и другие гидронасосы . оснащаются следующими элементами: качающий узел ; гидравлический узел и распределитель , входящие в состав предыдущего; вал , блок цилиндров , шариковые и конические подшипники в составе гидроузла . 310.12. Габаритно - присоединительные размеры Концы валов шпоночный вал                                                                        шлицевой вал Присоединение рабочих линий, встроенная аппаратура 310.12.0х.00 - 2 резьбовых отверстия на торце (отвод под 25 о к оси вала) гидромотор                           гидронасос правый                         гидронасос левый A, B - рабочие линии М22х1,5-16, ГОСТ25065 S - линия всасывания М27х2-16, ГОСТ25065 310.12.0х.01 - 2 резьбовых отверстия на торце (отвод паралельно к оси вала) A, B - рабочие линии М22х1,5-16, ГОСТ25065 310.12.0х.02 - 2 резьбовых отверстия на торце (отвод под 50 о к оси вала) A, B - рабочие линии М22х1,5-16, ГОСТ25065 310.12.0х.03 - 2 резьбовых отверстия по бокам, 2 резьбовых отверстия на торце A,А1, B,В1 - рабочие линии М22х1,5-16, ГОСТ25065 310.12.0х.05 - 1 резьбовое отверстие с боку, 1 резьбовое отверстие на торце гидронасос правый                                                         гидронасос левый A, - линия нагнетания М22х1,5-16, ГОСТ25065 S - линия всасывания М27х2-16, ГОСТ25065 2 резьбовых отверстия на торце, встроенный регулируемый предохранительный клапан 310.12.0х.20                                                            310.12.0х.10 A, B - рабочие линии М22х1,5-16, ГОСТ25065 Гидросхема 310.12.0х.20                                                            310.12.0х.10 2 резьбовых отверстия на торце, встроенный нерегулируемый предохранительный клапан 310.12.0х.40                                                            310.12.0х.30 A, B - рабочие линии М22х1,5-16, ГОСТ25065 Гидросхема 310.12.0х.40                                                            310.12.0х.30 310.12.0х.90 - 2 резьбовых отверстия на торце (отвод под 25 о к оси вала), встроенный датчик частоты вращения. Схема подключения Эксплуатационные ограничения аксиально-поршневого нерегулируемого гидронасоса 3 10.12.05.00 Требования к гидравлическим системам: Гидравлическая система машины, на которой устанавливается насос или гидромотор, должна соответствовать требованиям ГОСТ 17411, ГОСТ 13823 и ГОСТ 12.2.086. Гидросистема должна иметь приборы для контроля температуры масла в баке, давления во входной и выходной магистралях гидромашины. Предохранительный клапан гидросистемы должен быть настроен на давление не выше максимального давления на входе из таблиц 1 и 2. Гидросистема должна исключать разряжение в рабочих полостях гидромашины более 0,2 кгс/см 2 (P абс =0,8 кгс/см 2 ) на любых режимах. Требования к трубопроводам: Сечение напорного и всасывающего трубопроводов не рекомендуется принимать меньше площади соответствующих отверстий гидромашины. Всасывающий трубопровод должен быть по возможности коротким, без изгибов и иметь условный проход, обеспечивающий абсолютное давление на входе в насос не менее 0,7 кгс/см 2 . Установка фильтра на линии всасывания (без подпитки) не допускается. Каждый трубопровод необходимо проверить на герметичность статическим давлением рабочей жидкости, равным 1,6 P макс. (примерно 50 Мпа) в течение 5 мин. Корпус гидромашины должен быть соединен с баком дренажным трубопроводом с условным проходом на менее 6 мм для гидромашин с рабочим объемом 12 см 3 Уплотнение дренажного штуцера следует производить согласно ГОСТ 25065. Требования к рабочей жидкости: Нормальная работа гидромашины гарантируется при использовании рабочей жидкости (масла), характеристики которой соответствуют следующим значениям приведенным в таблице. Характеристика рабочей жидкости гидронасоса 3 10.12.05.00 Наименование параметра Значение параметра Класс чистоты по ГОСТ 17216 12 Кинетическая вязкость, мм 2 /с (сСт) - оптимальная 20-35 - максимальная пусковая 1500 -минимальная кратковременная 10 Тонкость фильтрации (номинальная), мкм 25 Температура эксплуатации, °С - максимальная +75 - минимальная -40
