Гидронасос 310.12.06.03 аксиально-поршневой нерегулируемый, шпоночный вал, левого вращения

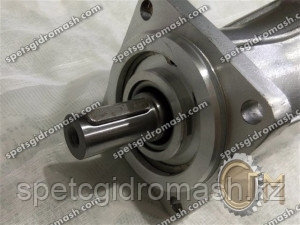

310.12.06.03 гидронасос аксиально-поршневой н ерегулируемый, шпоночный вал, лево го вращени я Гидронасосы 310.12.06.03 преобразуют энергию вращ ения приводного вала в гидравлическую энергию потока рабочей жидкости . Гидромашины 310.12.06.03 предназначены для работы в открытых и закрытых схемах стационарных и мобильных установок. фото : Гидронасос 310.12.06.03 Нерегулируемые гидронасосы с наклонным блоком применяются в открытых гидравлических системах сельскохозяйственной, дорожной, строительной техники . Принцип работы гидронасоса 310.12.06.03 Принцип работы гидронасоса 310.12.06.03 основан на преобразовании вращательной энергии приводного вала в гидравлическую энергию потока рабочей жидкости . Угол наклона блока цилиндров по отношению к оси вала гидронасоса постоянный и нерегулируемый . При вращении приводного вала гидронасоса , поршни , расположенные в блоке, вращаются вокруг оси блока и одновременно совершают возвратно-поступательные движения. При первой половине оборота поршень гидронасоса всасывает рабочую жидкость , а при второй – нагнетает ее в гидросистему . Расшифровка номера по каталогу гидромотора (гидронасоса) аксиально-поршневого 310-серии Продукция Рабочий объем Давление 310.1 серия 80 см 3 /об 40 МПа 310.2 серия 12 см 3 /об 32 МПа 28 см 3 /об 56 см 3 /об 112 см 3 /об 310.3 серия 12 см 3 /об 32 МПа 28 см 3 /об 56 см 3 /об 35 МПа 80 см 3 /об 112 см 3 /об 160 см 3 /об 250 см 3 /об 310.4 серия 56 см 3 /об 40 МПа 80 см 3 /об 112 см 3 /об 160 см 3 /об 250 см 3 /об Конструкция Конструкция: - аксиально-поршневые гидромашины 310.12 с наклонным блоком; - угол наклона блока цилиндров 25º; Нерегулируемые гидронасосы 310.12.06.03 и другие гидронасосы . оснащаются следующими элементами: качающий узел ; гидравлический узел и распределитель , входящие в состав предыдущего; вал , блок цилиндров , шариковые и конические подшипники в составе гидроузла . комплектующие 310.12 # Номер детали Наименование Кол-во для гидромотора гидронасоса 1 210.25.83419 Кольцо 1 310.12 2 310.112.088 Крышка 1 310.12 3 210.25.6738 Втулка 1 310.12 4 210.25.6731 Пружина 2 310.12 5 НО 21-29 Кольцо СТП 5.26.71 2 310.12 7 ГОСТ 8338-75 Подшипник 212 1 310.12 8 НО 21-30 Кольцо СТП 5.26.71 2 310.12 9 310.112.086 Вал 1 310.12 10 210.25.101 Болт 14 310.12 11 210.25.2505 Шайба 7 310.12 12 310.112.044 Пластина 1 310.12 13 210.25.55209 Штифт 1 310.12 14 310.112.043 Шип 1 310.12 16 ГОСТ 5915-70 Гайка М12 6 310.12 17 ГОСТ 22040-76 Шпилька М12х35.66.019 6 310.12 18 ГОСТ 6402-70 Шайба 4.65Г 6 310.12 19 310.112.012 Крышка 1 310.12 20 ГОСТ 3128-70 Штифт 10м6х16 1 310.12 21 310.112.019 Распределитель 1 310.12 22 210.25.1863 Втулка 1 310.12 23 310.112.011 Корпус 1 310.12 24 ГОСТ 9833-73 Кольцо уплотнительное 011-015-25-2-2 1 310.12 25 310.112.002 Блок 1 310.12 26 310.112.010 Поршень с шатуном 7 310.12 27 210.25.1044 Втулка 1 310.12 28 210.25.095 Пружина 4 310.12 29 210.25.109 Втулка 1 310.12 30 210.25.1040 Сухарь 2 310.12 31 ГОСТ 832-78 Подшипник 6-466311К 2 310.12 32 310.112.089 Втулка 1 310.12 33 ГОСТ 13942-86 Кольцо В55 1 310.12 34 ГОСТ 8752-79 Манжета 1.2.-50х70-1 1 310.12 310.12. Габаритно - присоединительные размеры Концы валов шпоночный вал                                                                        шлицевой вал Присоединение рабочих линий, встроенная аппаратура 310.12.0х.00 - 2 резьбовых отверстия на торце (отвод под 25 о к оси вала) гидромотор                           гидронасос правый                         гидронасос левый A, B - рабочие линии М22х1,5-16, ГОСТ25065 S - линия всасывания М27х2-16, ГОСТ25065 310.12.0х.01 - 2 резьбовых отверстия на торце (отвод паралельно к оси вала) A, B - рабочие линии М22х1,5-16, ГОСТ25065 310.12.0х.02 - 2 резьбовых отверстия на торце (отвод под 50 о к оси вала) A, B - рабочие линии М22х1,5-16, ГОСТ25065 310.12.0х.03 - 2 резьбовых отверстия по бокам, 2 резьбовых отверстия на торце A,А1, B,В1 - рабочие линии М22х1,5-16, ГОСТ25065 310.12.0х.05 - 1 резьбовое отверстие с боку, 1 резьбовое отверстие на торце г идронасос правый гидронасос левый A, - линия нагнетания М22х1,5-16, ГОСТ25065 S - линия всасывания М27х2-16, ГОСТ25065 2 резьбовых отверстия на торце, встроенный регулируемый предохранительный клапан 310.12.0х.20                                                            310.12.0х.10 A, B - рабочие линии М22х1,5-16, ГОСТ25065 Гидросхема 310.12.0х.20                                                            310.12.0х.10 2 резьбовых отверстия на торце, встроенный нерегулируемый предохранительный клапан 310.12.0х.40                                                            310.12.0х.30 A, B - рабочие линии М22х1,5-16, ГОСТ25065 Гидросхема 310.12.0х.40                                                            310.12.0х.30 310.12.0х.90 - 2 резьбовых отверстия на торце (отвод под 25 о к оси вала), встроенный датчик частоты вращения. Схема подключения Эксплуатационные ограничения аксиально-поршневого нерегулируемого гидронасоса 3 10.12.06.03 Требования к гидравлическим системам: Гидравлическая система машины, на которой устанавливается насос или гидромотор, должна соответствовать требованиям ГОСТ 17411, ГОСТ 13823 и ГОСТ 12.2.086. Гидросистема должна иметь приборы для контроля температуры масла в баке, давления во входной и выходной магистралях гидромашины. Предохранительный клапан гидросистемы должен быть настроен на давление не выше максимального давления на входе из таблиц 1 и 2. Гидросистема должна исключать разряжение в рабочих полостях гидромашины более 0,2 кгс/см 2 (P абс =0,8 кгс/см 2 ) на любых режимах. Требования к трубопроводам: Сечение напорного и всасывающего трубопроводов не рекомендуется принимать меньше площади соответствующих отверстий гидромашины. Всасывающий трубопровод должен быть по возможности коротким, без изгибов и иметь условный проход, обеспечивающий абсолютное давление на входе в насос не менее 0,7 кгс/см 2 . Установка фильтра на линии всасывания (без подпитки) не допускается. Каждый трубопровод необходимо проверить на герметичность статическим давлением рабочей жидкости, равным 1,6 P макс. (примерно 50 Мпа) в течение 5 мин. Корпус гидромашины должен быть соединен с баком дренажным трубопроводом с условным проходом на менее 6 мм для гидромашин с рабочим объемом 12 см 3 Уплотнение дренажного штуцера следует производить согласно ГОСТ 25065. Требования к рабочей жидкости: Нормальная работа гидромашины гарантируется при использовании рабочей жидкости (масла), характеристики которой соответствуют следующим значениям приведенным в таблице. Характеристика рабочей жидкости гидронасоса 3 10.12.06.03 Наименование параметра Значение параметра Класс чистоты по ГОСТ 17216 12 Кинетическая вязкость, мм 2 /с (сСт) - оптимальная 20-35 - максимальная пусковая 1500 -минимальная кратковременная 10 Тонкость фильтрации (номинальная), мкм 25 Температура эксплуатации, °С - максимальная +75 - минимальная -40 Допустимые температурные пределы работы рабочих жидкостей гидронасоса 3 10.12.06.03 Рабочие жидкости, рекомендуемые для гидронасоса 3 10.12.06.03 Марка масла Обозначение по ГОСТ 17479.3-85 17479.4-87 ISO - класс вязкости VG-15 ISO - класс вязкости VG-22 ISO - класс вязкости VG-46 ISO - класс вязкости VG-46 Группа по DIN 51524 HVLP Группа по DIN 51524 HLP Группа по DIN 51524 HVLP Группа по DIN 51524 HLP ВМГЗ ТУ 38.101479-86 МГ-15-В(с) SHELL Tellus OilsT-15 МГЕ-10А ОСТ 38.01281-82 МГ-15-В Заменитель АМГ-10 ГОСТ 6794-75* МГ-15.Б MOBIL DTE 11M АУП ТУ 38.1011258--89 МГ-22-Б CASTROL Hyspin AWH 15 СДМ-15 ТУ 0253-001-49319233-02 (Фирма ЗАО "СДМ Запчапсть-Сервис") МГ-15-В SHELL Tellus OilsS-22 MOBIL DTE 22 CASTROL Hyspin AWS 22 МГЕ-46-В ТУ 38.001347-83 МГ-46-В SHELL Tellus OilsT-46 SHELL Tellus Oils-46 Заменитель И-30А ГОСТ 20799-88 И-Г-А-46 MOBIL DTE 15 MOBIL DTE 25 CASTROL H
