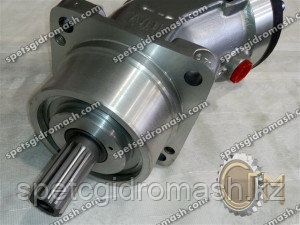

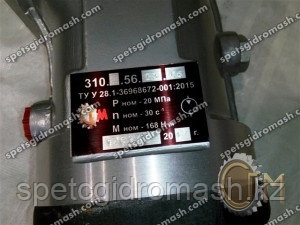

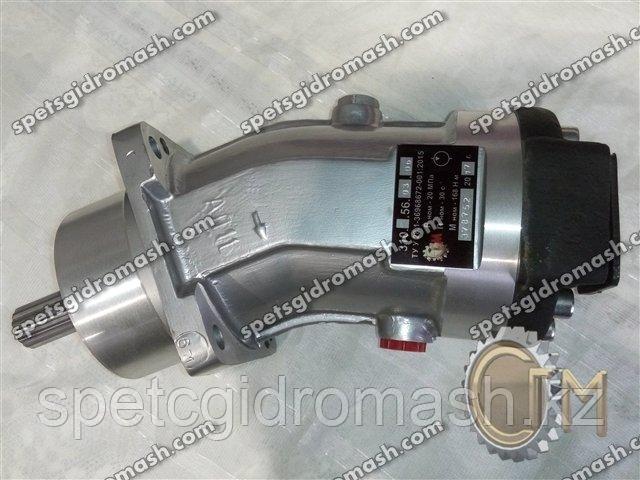

Гидронасос 310.56.03.06 аксиально-поршневой нерегулируемый

310.56.03.06 гидронасос аксиально-поршневой нерегулируемый, шлицевой вал правого вращения Гидронасос 310.56.03.06 Артикул: 310.56.03.06 Тип машины: гидронасос Типоразмер: 56 Вид: аксиально-поршневой Тип: нерегулируемый Вал: шлицевой Вращение вала: правое Диаметр вала: 30 мм Параметры: 1 Эв30х2х14S3аХ по ГОСТ 6033-51 Тип раб. каналов: 2 фланца на торце Аналоги: МН0.56/32.3, 210.20.12.21Б, 410.56-03.00, A2FO 55 Масса, кг: 20 кг Расшифровка номера по каталогу аксиально-поршневого гидронасоса ( гидромотора ) - 310.56.05.06 Конструкция гидронасоса 310.56.03.06 : - аксиально-поршневые гидромашины с наклонным блоком; - угол наклона блока цилиндров 25º40'; Гидронасосы серии 310.56 преобразуют механическую энергию вращения вала в гидравлическую энергию потока рабочей жидкости. При работе в режиме насоса вал приводится во вращение от двигателя. Поршни, установленные в блоке цилиндров, вра­щаются вокруг оси блока и одновременно соверша­ют возвратно-поступательное движение, при этом за одну половину оборота поршень всасывает рабочую жидкость, а за другую - нагнетает ее в гидросистему Давление на выходе из насоса определяется нагруз­кой на рабочий орган и ограничивается предохранитель­ным клапаном гидросистемы. Подача определяется частотой вращения вала насо­са и рабочим объемом насоса . Табл. "Технические характеристики гидромоторов серии 310 ": Типоразмер 12 28 56 80 112 160 250 Рабочий объем, V g см 3 11,6 28 56 80 112 160 250 Максимальная частота вращения, n max мин -1 6000 4750 3750 3350 3000 2650 2100 Потребляемый расход (при n max ), Q max л/мин 70 133 210 268 336 424 525 Мощность, N при ∆p=450 бар при ∆p=400 бар при ∆p=350 бар при ∆p=250 бар кВт 47 41 36 26 89 79 69 49 140 125 109 78 179 159 139 100 225 200 175 254 284 252 221 158 351 312 273 195 Крутящий момент, T при ∆p=450 бар при ∆p=400 бар при ∆p=350 бар при ∆p=250 бар Нм 74 66 58 41 179 159 139 99 358 318 278 199 511 454 397 284 715 636 556 397 1022 909 795 568 1597 1420 1242 887 Масса, m кг 4 9 17 19,2 29 45 65 Г идро насос ( гидромотор ) - 310.56 в арианты конструкции задней крышки Г идро насос ( гидромотор ) - 310.56 габаритно - присоединительные размеры Таблица присоединительных размеров Размер 210.12 310.12 310.2.28 310.3.45, 310.4.45 310.3.56, 310.4.56 310.3.80 310.4.80 310.3.112 310.4.112 310.3.160 310.4.160 310.3.250 310.4.250 G шлиц 20xf7x1,5x9g ГОСТ 6033- 80 25xf7x1,5x9g ГОСТ 6033-80 или Эв 25x1,5x16S ГОСТ 6033-51** 35xf7x2x9g ГОСТ 6033-80 40xf7x2x9g ГОСТ6033- 80 45xh8x2x9g ГОСТ6033- 80 45xh8x2x9g ГОСТ6033- 80 50xh8x2x9g ГОСТ6033- 80 К шпонка 6x6x32 8x7x40 8x7x50 или 10x8x56 12x8x63 14x9x70 14x9x80 ГОСТ 23360 10x8x50** D1 80 h7 100 h7 125 h7 140 h7 160 h7 180 h7 224 h7 D2 100 125 160 180 200 224 280 D3 М6—7Н М8—7Н М12—7Н М12—7Н М12—7Н M16—7H M16—7H D4 25h8 30h8 40 h8 45 h8 50 h8 50 h8 55 h8 D5 16,6 21,2 30 h11 35 h11 40 h11 40 h11 45 h11 D 6 М8—7Н М8—7Н М10—7Н М12—7Н М12—7Н М12—7Н D7 9 11 14 14 18 18 22 D 8 22 22 28 32 32 D9 30 30 38 42 62 D10 М10 М10 М12 М14 М16 D11 М10 М10 М12 М12 М16 D12 20k6 25k5 30k6 (32h6)* 35k6 40k6 45k6 50k6 D13 11 12,5 17 17 17 21 21 D 14 *** M22x1,5 M27x2 D 15 *** M27x2 M33x2 L 160 192 196 244 275 290 320 367 L1 23,5 33 32,5 34,5 39,5 39,5 43,5 L2 40 50 49 50 55 55 58 L3 40 9 50 33,5 32 40 40 50 L4 50 81 62 85 99 101 108,5 162 L5 113 147 153 166 177 210 251,2 L 6 93 122 128 150 190 L7 9 5,5 10 9 10 11 10 9 L 8 38 7 48 18 12 25 34 48 L9 13 16 20 23 25 28 30 L10 90 88 100 118 L11 81 99 110 120 135 145 165 191 L12 36 50 67 67 82 99 102 L13 48 48 60 66,7 75 L14 48 48
