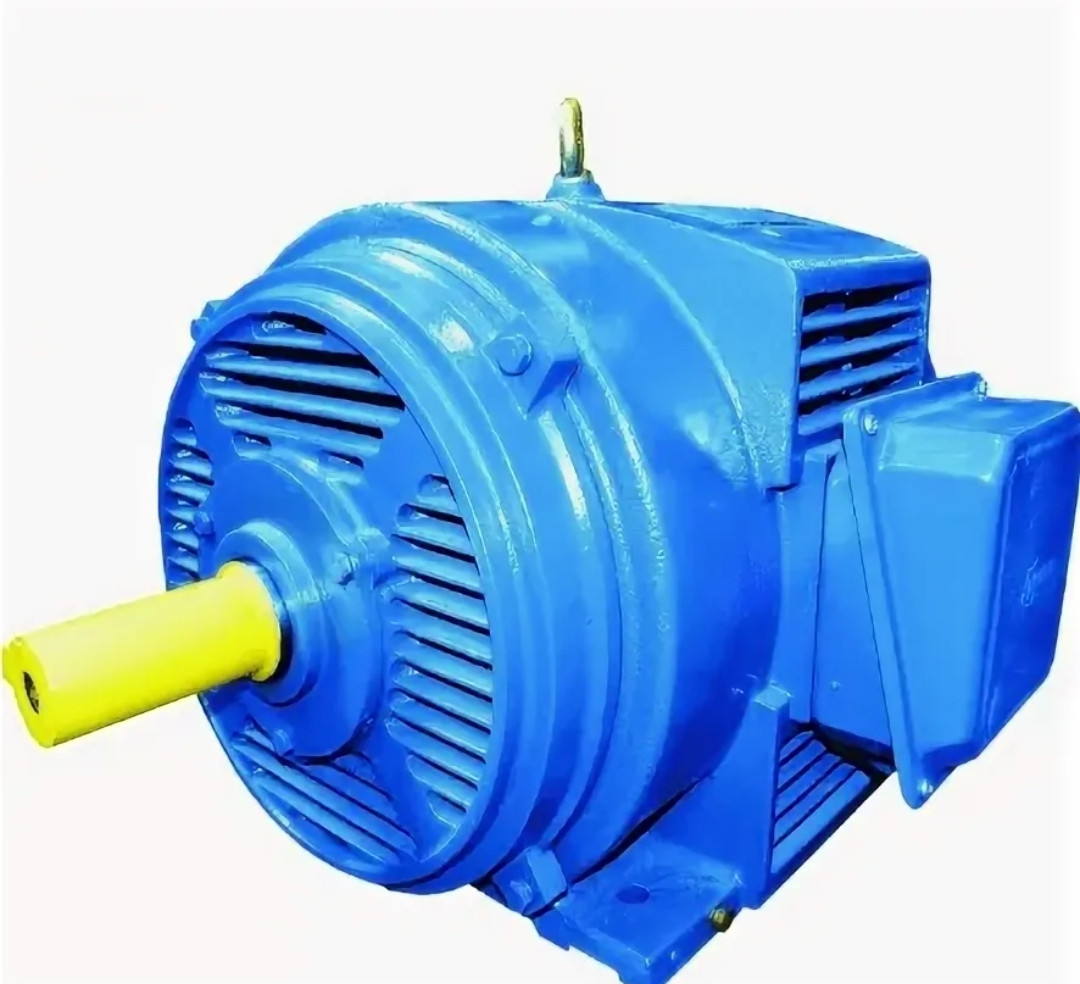

Электродвигатель 5АН280В4У3 160 кВт 1465 об/мин

Двигатели асинхронные серий 5АН, 5АНК габаритов 280, 315 и 355 используются в качестве привода вентиляторов, дымососов, компрессоров, металлорежущего и другого оборудования. Двигатели изготовляются для внутригосударственных и экспортных поставок в страны с умеренным и тропическим климатом, рассчитаны на работу от сети переменного тока напряжением 220/380 и 380/660 В частотой 50 и 60 Гц. Структура условного обозначения 5АНКХХХ Х3: 5 - порядковый номер серии; А - асинхронный; Н - защищенное исполнение с самовентиляцией; К - с фазным ротором; Х - габарит, мм (280; 315; 355); Х - длина сердечника статора (А; В); Х - число полюсов (2; 4; 6; 8; 10; 12); Х3 - климатическое исполнение (У, Т) и категория размещения по ГОСТ 15150-69. Условия эксплуатации Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 40 до 40°С (У3), от минус 10 до 50°С (Т3). Относительная влажность 80% при температуре 15°С (У3), 70% при температуре 27°С (Т3). Запыленность помещения не более 2 мг/м 3 в атмосфере II по ГОСТ 15150-69 (промышленная) с содержанием сернистого газа от 20 до 250 мг/(м 2 ·сут) (от 0,025 до 0,31 мг/м 3 ), хлоридов - не более 0,3 мг/(м 2 ·сут). Окружающая среда невзрывоопасная, не содержащая токопроводящих и химически агрессивных примесей. Группа механического исполнения М1 по ГОСТ 17516.1-90. Синусоидальная вибрация от 0,5 до 35 Гц, максимальная амплитуда ускорения 5 м/с 2 (0,5 g), удары одиночного и многократного действия отсутствуют. Требования техники безопасности соответствуют ГОСТ 12.1.004-76, ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75, ГОСТ 28330-89. Двигатели изготовляются в соответствии с ИАПФ.526000.044 ТУ; для экспорта - дополнительно с ГОСТ 15963-79 и РД 16.01.007-88. 1 ИАПФ.526000.044 ТУ,ГОСТ 15963-79,РД 16.01.007-88 Технические характеристики Двигатели серии 5АН предназначены для привода механизмов, не требующих регулирования частоты вращения, серии 5АНК - для привода механизмов, требующих регулирования частоты вращения. Двигатели предназначены для продолжительного режима работы S1 по ГОСТ 183-74 в закрытых помещениях. Двигатели сохраняют номинальную мощность при отклонениях напряжения от минус 5 до 10%, но параметры при этом могут отличаться от номинальных. Двигатели изготовляются для внутригосударственных и экспортных поставок на частоту тока 50 Гц, на частоту тока 60 Гц - только на экспорт. При этом типоразмеры и основные параметры двигателей одинаковы за исключением того, что: номинальные значения КПД и соs j двигателей не отличаются от указанных коэффициентов двигателей на 50 Гц более, чем на 0,01 для соs j и 1% для КПД в сторону понижения; кратность номинального значения начального пускового тока к номинальному значению не отличается от соответствующего значения двигателей на 50 Гц более, чем на 20% в сторону повышения. Сопротивление изоляции обмотки статора двигателей с короткозамкнутым и фазным ротором и обмотки ротора двигателей с фазным ротором относительно корпуса и между обмотками в холодном состоянии должно быть не менее 32 МОм при 20°С, при температуре двигателей близкой к рабочей - не менее 3 МОм, при верхнем значении влажности воздуха - не менее 0,5 МОм.
