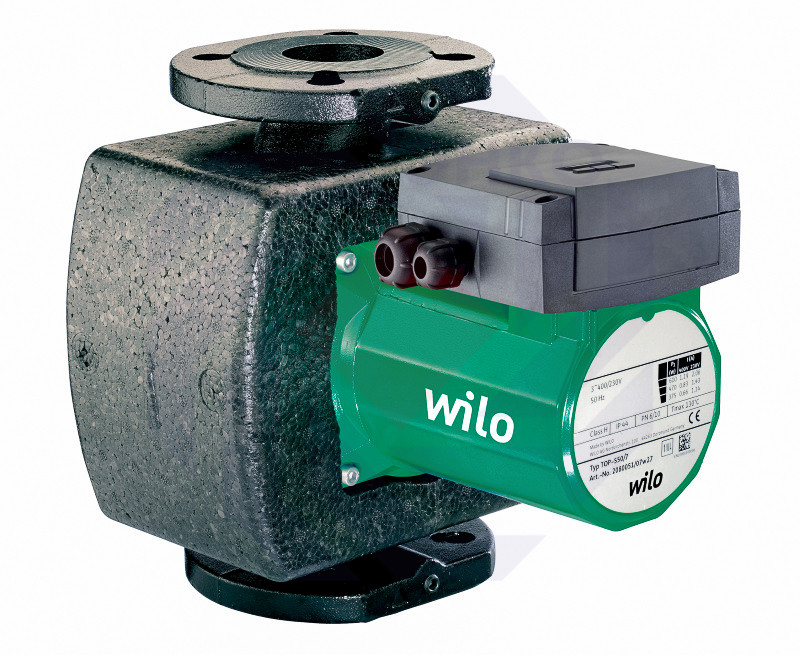

Циркуляционный насос серии Wilo TOP-S50/15 DM PN6/10

Kонструкция Циркуляционный насос с мокрым ротором, с фланцевым соединением. Применение системы водяного отопления, промышленные циркуляционные системы, системы кондиционирования и закрытые контуры охлаждения Оснащение/функция Режимы работы Переключение ступеней частоты вращения Ручное управление Настройка ступеней частоты вращения: 3 ступени частоты вращения (2 ступени частоты вращения у 1-фазных насосов с P2 ≥ 350 Вт) Автоматическое управление Встроенная защита обмотки от перегрева (только для насосов с P2 ≤ 180 Вт) Сигнализация и индикация Защитный контакт обмотки (WSK, беспотенциальный нормально замкнутый контакт) имеется только у насосов с P2 ≥180 Вт для полной защиты двигателя на всех ступенях частоты вращения; в качестве опции предлагается устройство отключения SK 602N/SK 622N Контрольная лампа направления вращения (только для 3-фазных насосов) Индикация выбранной ступени частоты вращения Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса) Режим работы «основной/резервный» или параллельный (для реализации автоматического переключения на другой насос при неисправности или в определенное время заказчик должен обеспечить наличие соответствующего прибора управления). Оснащение Для насосов с фланцевым подсоединением: исполнения фланца Стандартное исполнение для насосов DN 40 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16 Стандартное исполнение для насосов DN 80 / DN 100: фланец PN 6 (рассчитан для PN 16 согласно EN 1092-2) для ответного фланца PN 6, Подводка кабеля возможна с двух сторон (только для 1- и 3-фазных насосов с P2 ≥180 Вт) Серийная теплоизоляция для насосов, используемых в системах отопления Расшифровка наименования Пример: TOP-S 40/10 TOP-S Стандартный насос (с резьбовым или с фланцевым соединением) 40/ Номинальный внутренний диаметр для подсоединения 10 Номинальный напор [м] при подачеQ = 0 м 3 /ч Технические характеристики Допустимый диапазон температур: от –20 до +130 °C, кратковременно (2 ч) до +140 °C (TOP-S 25/13, 80/15, 80/20: от -20 °C до +110 °C) Электроподключение к сети: 1~230 В, 50 Гц (в зависимости от типа) 3~230 В, 50 Гц (штекер переключения опционально) 3~400 В, 50 Гц Класс защиты IP X4D Резьбовое- или фланцевое подсоединение (в зависимости от типа) Rp 1 до DN 100 Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар) Материалы Корпус насоса: Серый чугун Рабочее колесо: Синтетический материал Вал: Нержавеющая сталь Подшипники: металлографит Комплект поставки Насос Теплоизоляция С уплотнениями для резьбового соединения Подкладные шайбы фланцевых болтов (при номинальных внутренних диаметрах для подсоединения DN 40 - DN 65) Инструкция по монтажу и эксплуатации Принадлежности Резьбовые соединения для резьбового подсоединения Контрфланцы при фланцевом подсоединении Компенсаторы Устройство отключения Wilo SK 602N/SK 622N для полной защиты электродвигателя Для насосов 3~400 В: Штекер переключения 3~230 В, 50 Гц (не TOP-S 80/15, TOP-S 80/20)
