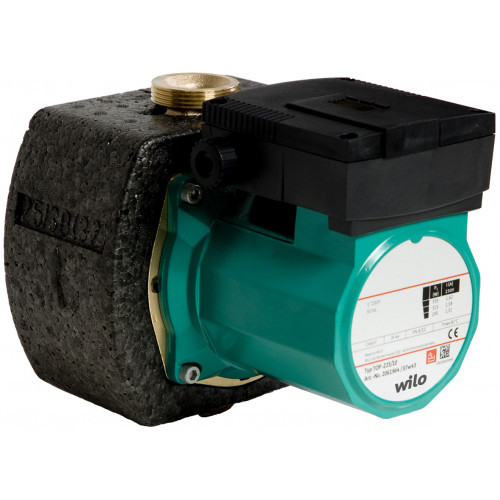

Циркуляционный насос с мокрым ротором TOP-Z30/10 EM PN6/10 RG

Данный циркуляционный насос предназначен для перекачивания только питьевой воды. Применяется в циркуляционных системах ГВС в промышленности и в оборудовании для зданий и сооружений. Не требующий техобслуживания циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением, возможен выбор ступеней частоты вращения. Оснащение и функции Ручная регулировка мощности с 3 ступенями частоты вращения Насосы с 1-фазным электродвигателем: P2 до 90 Вт: встроенная защита обмотки от перегрева; P2 ≥ 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения (опция: SK 602N/SK 622N) Насосы с 3-фазным электродвигателем: P2 до 90 Вт: встроенная защита обмотки от перегрева; P2 ≥ 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения (опция: SK 602N/SK 622N) Электроподключение к сети 3~230 В с опциональным штекером переключения Корпус насоса из бронзы или серого чугуна (в зависимости от типа может применяться нержавеющая сталь) Комбинированный фланец PN 6/PN 10 (при DN 40 - DN 65) Теплоизолирующие кожухи Описание серии Тип Циркуляционный насос с мокрым ротором с резьбовым или фланцевым соединением. Возможен выбор ступеней частоты вращения Применение Циркуляционные системы питьевого водоснабжения, для применения в промышленности и оборудовании для зданий и сооружений. Данный циркуляционный насос предусмотрен только для перекачивания питьевой воды. Обозначение Пример: Wilo-TOP-Z 40/7 TOP Стандартный насос (с резьбовым или с фланцевым соединением) ‐Z Циркуляционный насос 40/ Номинальный внутренний диаметр для подсоединения 7 Номинальный напор [м] при Q = 0 м 3 /ч Особенности/преимущества продукции Контрольная лампа направления вращения для индикации правильного направления вращения (только на 3~) Серийно с теплоизоляцией. Технические характеристики Допустимый диапазон температур TOP-Z 20/4 и TOP-Z 25/6 питьевая вода до 3,21 ммоль/л (18 °dH): макс. +65 °C, кратковременно (2 ч) до +80 °C начиная с TOP-Z 25/10 питьевая вода до 3,57 ммоль/л (20 °dH): макс. +80 °C, кратковременно (2 ч) до +110 °C Подключение к сети: 1~230 В, 50 Гц (в зависимости от типа) 3~230 В, 50 Гц (штекер переключения опционально) трехфазная сеть, 400 В, 50 Гц Класс защиты IP X4D Резьбовое‐ или фланцевое соединение (в зависимости от типа) Rp ¾ до DN 80 Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар или 16 бар) Оснащение/функции Режимы работы Переключение ступеней частоты вращения Ручное управление Настройка ступеней частоты вращения: 3 ступени частоты вращения Автоматическое управление Внутренняя защита от недопустимо высоких температур обмотки (только для насосов с P2 < 180 Вт, опционально для всех типов с прибором управления SK 602N и SK 622N). Сигнализация и индикация Защитный контакт обмотки (WSK, беспотенциальный нормальнозамкнутый контакт) (только для насосов с P2 ≥ 180 Вт) Контрольная лампа направления вращения (только для 3~насосов) Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса) Основной/резервный режим работы (автоматическое переключение при неисправности / смена работы насоса по времени): опционально с внешним прибором управления Оснащение Для насосов с фланцевым соединением: исполнения фланца Стандартное исполнение для насосов DN 40 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16 Стандартное исполнение для насосов DN 80: фланец PN 6 (рассчитан для PN 16 согласно EN 1092-2) для ответного фланца PN 6, Специальное исполнение для насосов DN 40 - DN 80: фланец PN 16 (согласно EN 1092-2) для ответного фланца PN 16, Подводка кабеля возможна с двух сторон (только для 1- и 3-фазных насосов с P2 ≥180 Вт) Серийная теплоизоляция Материалы Корпус насоса: нержавеющая сталь/бронза/серый чугун (в зависимости от типа) Рабочее колесо: Синтетический материал Вал: нержавеющая сталь/керамика (в зависимости от типа) Подшипники: Графит, пропитанный синтетической смолой Комплект поставки Насос Теплоизоляция корпуса Уплотнения для резьбового соединения Подкладные шайбы фланцевых болтов (при номинальных внутренних диаметрах для подсоединения DN 40 - DN 65) Инструкция по монтажу и эксплуатации Принадлежности Резьбовые соединения для резьбового подсоединения Компенсаторы Таймер Wilo-SK 601N Для насосов 3~400 В: Штекер переключения 3~230 В, 50 Гц Устройство отключения Wilo SK 602N/SK 622N для полной защиты электродвигателя Для насосов 1~230 В: Устройство отключения Wilo SK 602N/SK 622N для полной защиты электродвигателя
