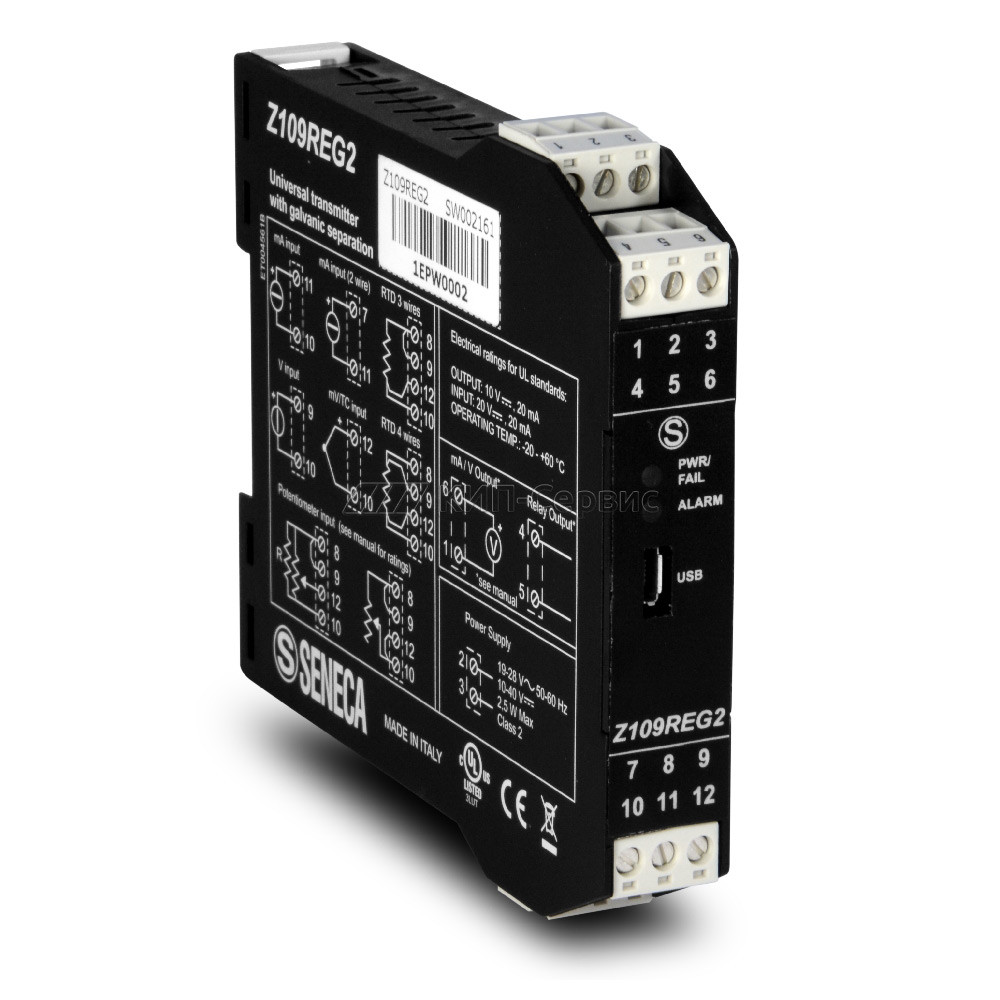

Z109REG2 Универсальный преобразователь с гальв. разв. Вх. 0..75мВ; 0..20В;

Seneca Z-109REG2 - не только обеспечивает гальваническую развязку между входом и выходом, но и выступает в роли нормирующего преобразователя благодаря универсальному входу. Модуль поддерживает активную и пассивную схему включения токовой петли как для входа так и для выхода, что позволяет применять его без дополнительных блоков питания. Через microUSB можно произвести детальную настройку прибора. А с помощью релейного дискретного выхода можно вывести дополнительную сигнализацию о выходе входной величины за заданные пределы. Модуль универсален и его можно легко настроить с помощью DIP-переключателей, а для расширенной настройки и решения любых нестандартных задач его можно настроить с помощью компьютера. Технические характеристики нормирующего преобразователя Seneca Z109REG2 Параметр Значение Питание 10…40 В DC, 19…28 В AC (50/60 Гц) Потребление Макс. 2,5 Вт; 1,6 Вт при 24 В DC с выходом 20 мА Гальваническая развязка 1,5 кV AC Защита От импульсного перенапряжения 400 Вт/мс Время отклика 35 мс (11 бит) … 140 мс (16 бит) Класс точности 0,1% Температурный коэффициент 0,01%/°К Рабочая температура -10…+60 °С Аналоговые входы По напряжению Диапазон настраивается от -75…75 мВ до -20…20 В По току биполярный до 20 мА; разрешение: 1 мкА Термосопротивления Pt100, Pt500, Pt1000, Ni100, KTY81, KTY84, NTC измерение по 2-, 3-, 4-проводной схеме, диапазон: -200…+600 °C Термопары J, K, R, S, T, B, E, N; разрешение: 2,5 мкВ входное сопротивление более 5 МОм Потенциометра 500 Ом…10 кОм (с сопротивления резистора, включенного параллельно 500 Ом) напряжение возбуждения 300 мВ; входное сопротивление реостата > 5 МОм Реостата 500 Ом…25 кОм; Аналоговые выходы По напряжению (0)1…5, (0)2…10 В; минимальное сопротивление нагрузки: 2 кОм По току (0)4…20 мА (активный / пассивный), максимальное сопротивление нагрузки: 600 Ом Дискретный вход / выход Стробированный вход включение аналогового выхода по синхронизирующему сигналу Релейный выход 1 А, 30 В =/~; сигнализация об аварии при измеренном значении выше или ниже заданного диапазона (настраивается только через программное обеспечение) Другие характеристики Настройка DIP-переключатели, ПО Z-SETUP2, Test-3 (ручной калибратор) Габаритные размеры 17,5×100×112 мм
