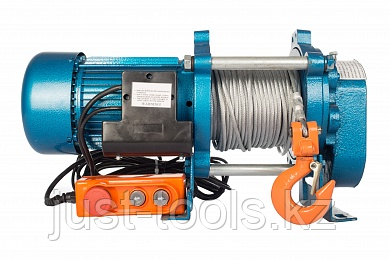

Лебедка TOR ЛЭК-1000 E21 (KCD) 1000 кг, 380 В с канатом 70 м

Артикул: 1002134 г/п, кг (U, В) : 1000 (380) канат, м: 70 P, кВт: 3,0 Лебедка с электроприводом может работать от электрической сети или автомобильного аккумулятора. Они могут использоваться самостоятельно или быть частью другого грузоподъемного устройства. Разновидности электрических лебедок: Переносные – отличаются небольшим весом (до 8 кг), рассчитаны на подъем груза 250 – 450 кг. Оснащены электрической вилкой, подключаются на месте использования; Автомобильные – предназначены для вытягивания увязшего автомобиля. Питание от аккумулятора автомобиля. Грузоподъемность от 1 до 9 т. Тяговые – устройства промышленного типа для перемещения тележек с грузом, груза в горизонтальной плоскости. Грузоподъемность от 300 кг до 10 т. Монтажные – предназначены для подъема груза вертикально, нуждаются в фиксации на ровной поверхности. Некоторые из моделей имеют две скорости. Грузоподъемность от 420 кг до 10 т. Маневровые – предназначены для перемещения железнодорожных вагонов на погрузочно-разгрузочных участках. Грузоподъемность от 320 до 1070 т. Преимущества: Имеют высокое тяговое усилие; Увеличивают производительность; Для подъема груза не нужно прикладывать физических усилий. Недостатки: Зависимы от источника питания. Тяговые электрические лебедки служат для применения на металлургических, промышленных и строительных объектах. Отличаются надежной конструкцией, мощным двигателем, высокой производительностью. Установки выполнены в соответствии с требованиями ГОСТ. Электрическая лебедка для монтажных и строительных работ с малыми габаритами Конструктивные особенности оборудования Электрические лебедки состоят из барабана, редуктора, двигателя, жесткой рамы, переключателя движения и колодочного тормоза. Для подъема груза предназначен вал двигателя, который соединен с валом редуктора. При помощи второго вала вращается барабан, а колодочный тормоз блокирует его вращение. Переключатель служит для управления лебедки. Общий вид переносной электрической лебедки с мощным двигателем Основные параметры В каталоге представлены разные модели электрических тяговых лебедок. Среди основных технических характеристик можно выделить следующие параметры: диаметр барабана – до 325,0 мм; тяговое усилие в канате – от 500 до 5000 кгс; характеристики двигателя установки; скорость навивки – от 0,2 до 0,33 м/с; длина каната на оборудовании – до 250 м; диаметр каната – от 6,2 до 19,6 мм; габариты лебедки и вес с канатом. Установка рассчитана для эксплуатации в широком диапазоне рабочих температур: от -20 0 С до +40 0 С. Чтобы закрепить лебедку на вертикальной или горизонтальной площадке, используются анкерные болты. ПАСПОРТ Лебедка электрическая KCD 300/500/750/1000 220/380В 1. НАЗНАЧЕНИЕ ЛЕБЕДКИ Лебедка электрическая предназначена для обеспечения подъемно-транспортных действий при строительных, монтажных и других работах, а также для комплектации подъемных устройств. 2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ KCD 300 KCD 300 KCD-500 KCD-500 KCD-500 KCD-750 KCD-1000 KCD-1000 Г/п, кг 300 300 500 500 500 750 1000 1000 Длина каната, м 30 70 30 70 100 70 70 100 Расчетная скорость навивки каната на первом слое, м/сек 0.2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 Рабочее напряжение, В 220/380 220/380 380 220/380 220/380 380 380 380 Двигатель, кВт 1,6/0,6 1,6/0,6 1 1,1/1 1,1/1 1,5 3 3 Диаметр каната, мм 5,1 5,1 6 6 6 8 10 10 Габариты, мм 510х310х300 600х310х300 600х310х300 800х310х300 940х310х300 1000х330х310 1200х330х310 1350х330х310 Масса, кг 37 40 45 50 55 75 95 120 Рассчитана для работы в следующих условиях: Температура окружающей среды от -20 до +40 С Окружающая среда – невзрывоопасная Рабочее положение – крепление на горизонтальной или вертикальной площадке с помощью анкерных болтов под навесом Исполнение лебедок для регионов с умеренным климатом – У2 [под навесом или в помещениях со свободным доступом воздуха] Режим работы - легкий Рабочее напряжение 380/220В частота тока 50Гц Срок службы лебедки при соблюдении условий эксплуатации – не менее 1 года 3. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ Лебедка состоит из двигателя, барабана, редуктора, переключателя движения и рамы. Вал двигателя, обеспечивающего подъем и спуск, соединен с валом редуктора, второй вал которого непосредственно вращает с барабан. Управление подъемом и спуском осуществляется с помощью переключателя. 4. ПОДГОТОВКА К РАБОТЕ Механизмы до пуска в работу должны подвергаться полному техническому освидетельствованию, включающему осмотр, статические испытания грузом, на 25% превышающим их номинальную грузоподъемность и динамические испытания грузом, на 10% превышающим номинальную грузоподъемность. 4.1 Оцените груз, который должен быть поднят или сдвинут с места, и убедитесь, что он не превышает по грузоподъемности разрешенной величины. 4.2 Наметьте места для сверления отверстий. 4.3 Прикрепите лебедку к структуре, способной держать нагрузку более 5 нагрузок на которую рассчитана лебедка. Убедитесь, что канат идет прямо из лебедки, но не под углом. Это предотвратит стирание и повреждение каната. 4.4 Подключите лебедку к электросети. 4.5 При тестировании лебедки нажмите переключатель на пульте управления сначала в одном направлении, а затем в другом для проверки направления работы лебедки. 4.6. Смазка в редукторе должна быть твердой – это литол, солидол или их аналоги. Смазка набивается специальным устройством на 2/3 от емкости редуктора. Подшипники электродвигателя смазываются раз в год при проведении ТО. 5. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА 5.1 Гарантийный срок устанавливается 6 месяцев со дня ввода изделия в эксплуатацию, но не более 30 месяцев со дня изготовления и 300 часов работы. 5.2 Гарантия не распространяется на повреждения, возникшие в результате естественного износа, плохого ухода, неправильного использования или небрежного обращения, а также являющиеся следствием несанкционированного вмешательства в устройство изделия лиц, не имеющих специального разрешения на проведение ремонта. 5.3 В целях определения причин отказа и/или характера повреждений изделия производиться техническая экспертиза сроком 10 рабочих дней. По результатам экспертизы принимается решение о замене/ремонте изделия. При этом изделие принимается на экспертизу только при наличии паспорта с отметкой о дате продажи и штампом организации-продавца. Срок консервации 3 года. 6. МЕРЫ БЕЗОПАСНОСТИ · Данная электрическая лебедка создана для операций тяги и подъема. Запрещено использовать данное оборудование для тяги, подъема, транспортировки людей или работать в местах, где под поднимаемым грузом, могут находиться люди. · Инспектируйте данную лебедку. Работайте и обслуживайте лебедку в соответствии с инструкцией. Не допускайте детей и посторонних лиц, незнакомых с данной инструкцией, к управлению лебедкой. Лебедка может стать причиной ранений. · Проверьте работу лебедки во всех режимах. Не используйте её при любых повреждениях. · Не превышайте разрешенную нагрузку. · Не присоединяйте груз к полностью размотанному канату. Оставляйте как минимум пять полных витков на барабане. · Не работайте с лебедкой, находясь под действием алкоголя. · При работе с канатом используйте перчатки. · Держитесь на расстоянии от троса и лебедки во время работы. · Не тяните груз при невыполненных закрепляющих действиях. · Не используйте поврежденный трос. · Не направляйте трос руками, не стойте на стороне каната лебедки. · Не оставляйте груз, висящий на тросе, без присмотра. · После окончания работы или в перерыве груз не должен оставаться в поднятом состоянии. · Запрещается выравнивание груза на весу. · Запрещается проводить ремонт механизма при поднятом грузе. · Оператор может начать двигать груз только после того как убедится, что в зоне опасности отсутствуют люди и груз не перевернется. · Если лебедка не может сдвинуть груз с места, отключите лебедку нажатием кнопки на пульте. Выявите причины, по которым он не двигается. Для обеспечения безопасности работы лебедки в ее линии электропередачи должен быть установлен дополнительный автоматический выключатель, соответствующий мощности двигателя. Характеристики: Производитель: TOR Industries Артикул: 1002134 Габариты упаковки, мм: 920х460х470 Грузоподъемность, кг: 1000 Мощность двигателя, кВт: 3 Габариты, мм: 830х370х410 Напряжение, В: 380 Родина бренда: Россия Страна производства: Китай Высота упаковки, мм: 920 Ширина упаковки, мм: 460 Глубина упаковки, мм: 470 Длина троса, м: 70 Диаметр каната, мм: 10,0 Скорость навивки, м/мин: 8-16
