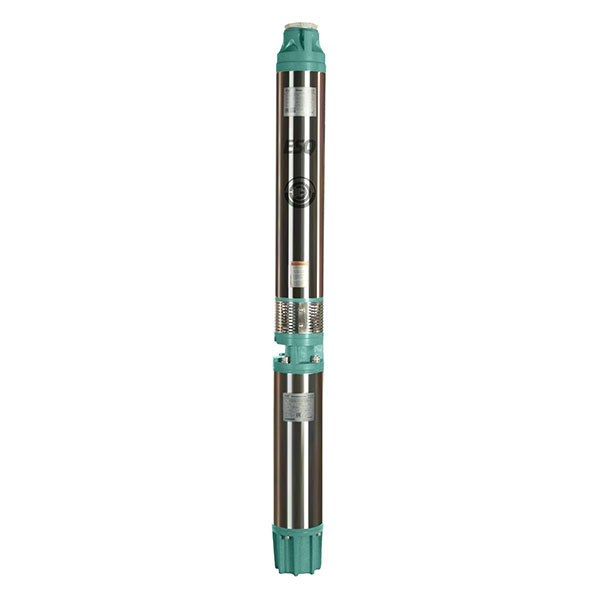

Насос ЭЦВ 6-16-110

Условное обозначение электронасосов, например: ЭЦВ 6-10-80: где ЭЦВ - агрегат с комплектацией электродвигателем ESQ-М; 6 - внутренний диметр обсадной трубы скважины, мм, уменьшенный в 25 раз; 10 - номинальная подача, м3/ч; 80 - номинальный напор, м. Погружные электронасосы артезианские предназначены для подачи воды из скважин с общей минерализацией (сухой остаток) не более 1500 мг/л; с водородным показателем (рН) от 6,5 до 9,5; с температурой до 298 °К (25 °С); с массовой долей твердых механических примесей не более 0,01 %; сульфатов - не более 500 мг/л; сероводорода не более 1,5 мг/л. Погружные электронасосы артезианские могут быть использованы для городского, промышленного и сельскохозяйственного водоснабжения, а также для орошения и понижения уровня грунтовых и пластовых вод. На электронасосах установленны электродвигатели маслозаполненные, предназначены для работы в продолжительном режиме S1 от сети трехфазного переменного тока 380 В, 50 Гц, исполнение IP68. Модель Габаритные размеры, мм А B L D G ЭЦВ 6-16-110 767 633 1400 137 G2½-В Агрегат электронасосный ESQ ЭЦВ 6 состоит из центробежного насоса и погружного электродвигателя, валы которых соединены жесткой муфтой. Рабочее положение при установке в скважину электронасоса вертикальное. В верхней части насоса расположен обратный клапан, который препятствует перетоку воды из водоподъемных труб обратно в скважину и раскручиванию этим потоком воды насоса, при его остановке. На всасывающей части электронасоса расположена сетка, служащая для задержания крупных частиц, содержащихся в откачиваемой воде. электронасос во время работы расположен под водой. Напорные характеристики агрегатов ЭЦВ Документы Руководство по эксплуатации насосы ЭЦВ 6
