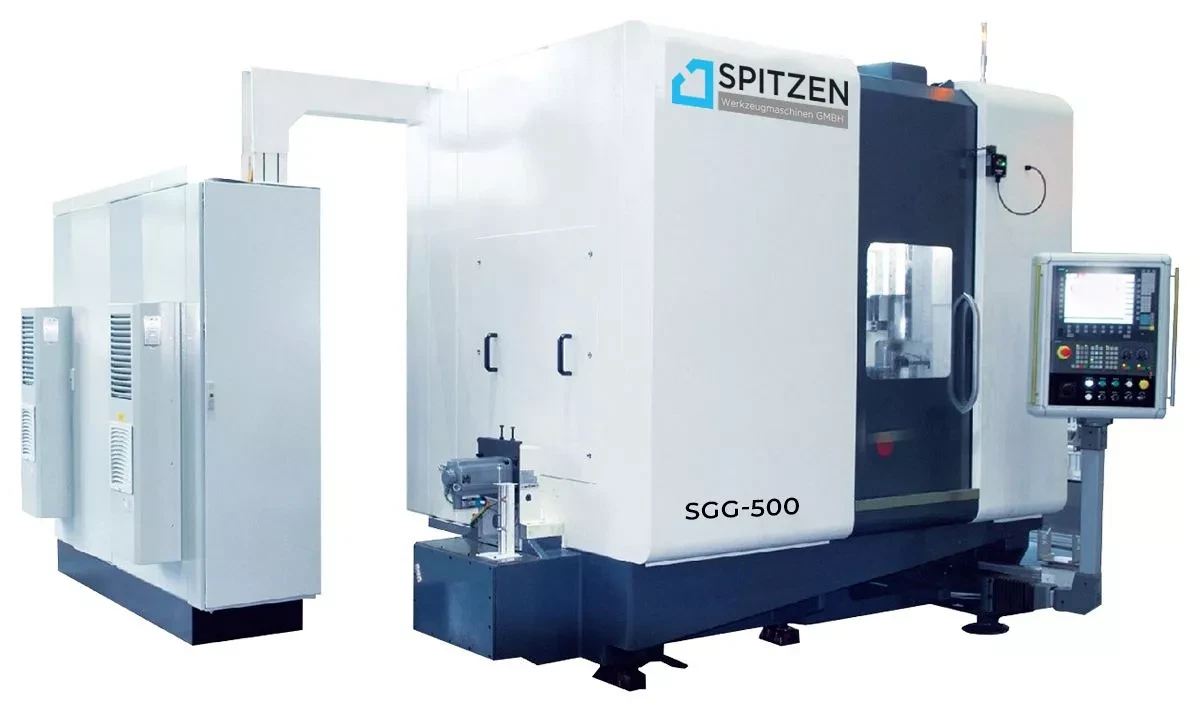

Зубошлифовальный станок с ЧПУ CHMTI SGG-5000
Зубошлифовальный станок с ЧПУ CHMTI SGG-500

Зубошлифовальный станок с ЧПУ CHMTI SGG-500

В наличии
507626768
₸
Связаться
Характеристики и описание
Основные
Вертикальное расстояние между осью шлиф. круга и осью рабочего с150 - 700
Вес нетто, кг17 000
Горизонтальное расстояние между осью шлиф. круга и осью рабочего30 - 510
Макс. диаметр заготовки, мм500
Макс. модуль заготовки, мм8
Макс. размер круга для правки (Диаметр х Посадка х Ширина), ммØ 140 x Ø 52 x 40
Макс. размер шлиф. круга (Диаметр х Посадка х Ширина), ммØ 300 x Ø 115 x 160
Макс. сдвиг шлиф. шпинделя по оси (ось Y), мм260
Макс. угол поворота шлиф. круга (ось A), °± 45
Макс. частота вращения круга для правки (ось B2), мм3000 - 5000
Макс. частота вращения стола (ось C), об/мин610
Макс. частота вращения шлиф. круга (ось B), об/мин10 000
Общая мощность, кВт38
Система ЧПУSiemens
Тип зубаПрямой, косой
Тип кругачервячный
Тип производимых колёсЦилиндрические прямозубые и косозубые
Ускоренный ход по осям X / Y / Z, мм/мин10 000

Назначение Зубошлифовальный станок используется для прецизионного шлифования средне и маломодульных цилиндрических прямозубых и косозубых зубчатых колёс при помощи червячного шлифовального круга с одним или несколькими заходами. Область применения Наибольшую востребованность данные станки находят в аэрокосмической, автомобильной, машиностроительной, сельскохозяйственной, мотоциклетной и других отраслях промышленности. Подходят для серийного и крупносерийного производства. В соответствии с принципом производства, на станке могут обрабатываться следующие детали: цилиндрическая прямозубая шестерня, косозубая шестерня (валовая шестерня, дисковая шестерня), различные модификации профиля зуба и т.д. В основном используется для прецизионного шлифования среднего и малого модуля в аэрокосмической, автомобильной, инженерной, сельскохозяйственной, мотоциклетной отраслях и т.д. Точность заготовки может достигать 3-го класса по стандарту GB / T10095.1-2008. Система ЧПУ контролирует 10 осей, 5 из которых одновременно. Обработка заготовок ведется червячным шлифовальным кругом. Возможно применение различных видов дисков (роликов) для правки круга и методов правки, таких как обычная односторонняя правка, двусторонняя правка, комбинированная правка, а также гибкая правка по заданному контуру по программе. Область применения
