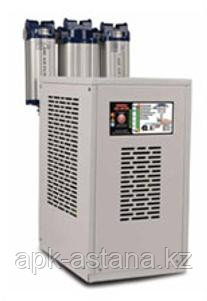

Осушитель воздуха COMPAC-5500

ОПИСАНИЕ    ХАРАКТЕРИСТИКА Торговая марка    LUPAMAT - COMPAC 5500 Габариты (мм) A.B.C.D.E.F *    751 x 653 x 508 x 425 x 930 x 995 Вес осушителя    97 kg Мощность двигателя    3/4 hp Электропитание В.Ф.Гц    220 – 240 / 1 / 50 Температура входящего воздуха    Максимум. 50 °C Темп.Окр. Среды    Максимум. 35 °C Точка росы    +3 °C (-22 Атм) Падение давления     200 мбар (0.2 бара) Соединительный размер    1 ½”   Bsp Сервисный интервал    12 месяца ( 8000 часов) при 30 °C  (86 °F) 3 месяца ( 2000 часов) при 45 °C  (113 °F) Поток воздуха    5.50 Nm3/min Рабочее Давление    16 бар максимум Остаточное содержание масла    0.01 ppm (21 °C) Степень фильтрации    1 Микрон - 0,1 Микрон Габариты корпуса (мм) A.B.C.D.E **    125 x 390 x 50 x 220 x 73 Относительная влажность, которая присутствует в воздухе, поступающем от компрессора, конденсируется под действием давления и охлаждения, и превращается в воду, которая создает существенные проблемы в воздуховодах и местах использования. Осушители сжатого воздуха AAG Макина получили название серия 3АК. В случае неисправностей, которые могут возникнуть из-за ошибок пользователя (периодическое техническое обслуживание, температура окружающей среды, температура на входе), ошибок, допущенных при установке-продаже (неправильный выбор осушителя для компрессора), и/или неисправностей на компрессоре (уменьшение масла, закупорка сепаратора, охладителя при повышении температуры компрессора), микрочип, который установлен в серии COMPAC, выполняет функцию защитного устройства осушителя и включает сигнальный огонь неисправности. Во всех моделях серии COMPAC установлено 2 датчика. Первый датчик контролирует температуру точки росы внутри теплообменника и поддерживает еѐ в интервале +5 - +2°C. Когда температура приближается к 2°С, двигатель вентилятора отключается и включается соленоидный клапан горячего газа. Когда температура поднимается до +4°C вентилятор снова включается, а клапан отключается. Таков принцип работы системы. Второй датчик контролирует температуру конденсатора. Если температура превысит допустимый предел, он отключает систему и загорается аварийный сигнал. Водяной пар в сжатом воздухе, поступающем с компрессора в коммуникациях сжатого воздуха, конденсируется при температуре точки росы +3°C при помощи хладогента (охлаждающий газ) и отводится из системы, а сухой воздух поступает в систему для дальнейшего использования.
