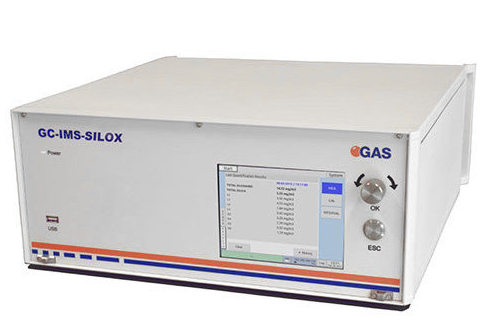

Мониторинга силоксанов методом ГХ-СИП GC-IMS-SILOX

Мониторинга силоксанов методом ГХ-СИП GC-IMS-SILOX Описание: Устройство мониторинга для точной количественной оценки содержания силоксанов, присутствующих в биогазе на станциях очистки сточных вод и полигонах твердых бытовых отходов (ТБО) Устройство мониторинга силоксанов методом ГХ-СИП является автономным устройством для точного количественного определения концентраций как отдельных линейных L2, L3, L4 и L5, так и циклических силоксанов D3, D4, D5 и D6, присутствующих в биогазе на станциях очистки сточных вод и полигонах ТБО. Биогаз образуется во время разложении органических материалов на полигонах ТБО и станциях очистки сточных вод при отсутствии кислорода и используется в качестве альтернативного источника топлива, применяясь в основном для двигателей внутреннего сгорания. Биогаз производится из сельскохозяйственных отходов, городских отходов, растительных материалов, сточных вод или шлама, а также отходов лесоразработок или пищевых отходов. Биогаз в основном состоит из метана (CH4) и двуокиси углерода (CO2). Образование силоксанов вызвано присутствием в отходах кремнийсодержащих материалов, поступающих в частности из моющих средств, косметических средств или гидроизоляционных материалов. Биогаз можно очистить, транспортировать в газопроводах для природного газа и использовать в качестве топлива в электроэнергетической установке. Проблемы возникают в том случае, если количество силоксанов в биогазе превышает критическую величину, которая ставит под угрозу клапаны и поршни двигателя электроэнергетической установки в результате образования диоксида кремния (SiO2). Поэтому концентрация силоксанов должна контролироваться и удерживаться ниже максимального уровня. Обычный способ контроля количества кремния состоит в отборе образца газа и его анализе методом газовой хроматографии - масс-спектрометрии (ГХ-МС). Данный метод вызывает задержку важной информации о составе газа относительно концентрации силоксана в нем. Кроме этого, устройству мониторинга силоксанов методом ГХ-СИП требуется только N2 или синтетический воздух для использования в качестве дрейфового газа и газа-носителя. Меню устройства позволяет неспециалистам проводить безопасное проведение испытания на месте эксплуатации. В качестве альтернативы устройство может использоваться как 24/7 средство онлайн мониторинга для испытания отдельных силоксанов на их соответствующих уровнях концентрации, чтобы незамедлительно принимать решения на месте эксплуатации. Преимущества устройства мониторинга для анализа содержания силоксанов: ·         Измерения на месте эксплуатации с помощью одного клика на меню; ·         Непрерывный мониторинг онлайн через установленные интервалы; ·         Очень низкий предел обнаружения (мкг/м3) содержания «общего диоксида кремния» (SiO2) и «общего кремния» (Si); ·         Высокая воспроизводимость и точность; ·         Очень низкие эксплуатационные расходы; Технические спецификации: Принцип работы Спектрометрия ионной подвижности с предварительным хроматографическим разделением Ионизация β-излучение, источник тритий ( 3 H) Активность 300 МБк ниже максимального предела накопленной активности 1 ГБк, лицензия не требуетсяв соответствии Директивой ЕС 96/26 Руководство EURATOM Тип колонки 30 м капиллярная колонка Диапазон измерения 0,1 – 5,0 мг/м3 для одиночных силоксанов Отбор проб Нагреваемый шестиходовой клапан (из нержавеющей стали) Введение пробы Внутренний насос 250 мл/мин Газовые соединители Быстросъемные Swagelok соединители из 3 мм нержавеющей стали для ввода дрейфового газа, ввода и вывода анализируемого газа, ввода газа носителя и вывода газа СИП Диапазон давления Давление окружающей среды Дисплей Экран сенсорный TFT 6,4 дюйма, VGA Сбор данных Сверхбыстрая ADIO-плата Процессор 1,6 ГГц процессор Intel atom Коммуникационные порты RS232, USB, Ethernet, 4 – 20 мА токовой петли Хранение данных Минимум 4 Гб памяти типа Compact flash или USB-накопитель Рабочая температура 0 °C – +40 °C Корпус Корпус совместимый со стандартом 19", класс защиты IP 20, сертифицированный на соответствие требованиям ЕМС Система охлаждения Осевой вентилятор, температура регулирования скорости, максимум 5,5 м3/ч Питания АС 240 В, 50 Гц (внутренний DC 24 В, 5 A, XLR разъем) Габариты 449 x 375 x 177 мм Вес 15,5 кг
