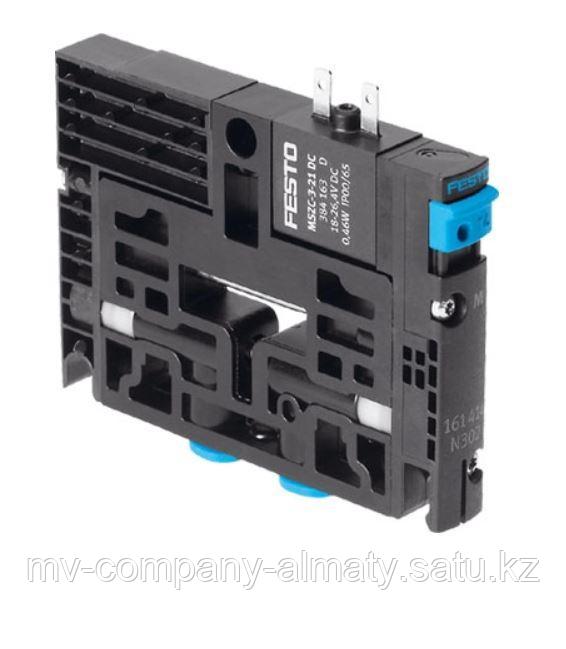

CPV10-M1H-5LS-M7 РАСПРЕДЕЛИТЕЛЬ С ЭЛЕКТРОУПРАВЛЕНИЕМ 161414

Описание и характеристики Для пневмоострова CPV. Этот тип подходит для работы на вакууме. Основные характеристики Производитель Festo Артикул 161414 Наименование Распределитель с электроуправлением Серия товара CPV10 Группа Для пневмоостровов Тип оборудования Распределители Внутренний стандарт IDO28456 Технические характеристики Количество линий и позиций 5/2 лин./поз. Тип управления Электромагнитное Тип конструкции Золотниковый Тип пилотного управления Непрямого действия Питание пилотного каскада Внешний; Внутренний Тип сброса Пневматический Ручное дублирование Защелкиваемый; Толкающий Функция быстрого выхлопа Не дросселируемый Класс защиты IP65 Тип действия Моностабильный Время включения 17 мс Время выключения 27 мс Присоединение 1 M7 Максимальный стандартный расход 400 Направление потока Нереверсивный Рабочий цикл 100 % при снижении тока удержания Негативный тестовый импульс с логикой 1 700 мкс Позитивный тестовый импульс с логикой 0 1400 мкс Электрические характеристики Потребление электроэнергии 0,46 Вт Массо-габаритные и монтажные характеристики Тип крепления Общая линия; Со сквозным отверстием Положение при сборке Любое Размер клапана 10 мм Присоединение 4 M7 Пневматическое присоединение, 11 Общая линия Выхлоп пилота, канал 82/84 Общая линия Подвод пилотного воздуха 12/14 Общая линия Выхлопные каналы 3/5 объединены Общая линия Условный проход 4 мм Вес 70 г Особенности материалов Материал корпуса Алюминиевое литье под давление; Латунь; POM (Полиформальдегид); PPS (Полифениленсульфид); Сталь Тип уплотнения Мягкий Материал уплотнения HNBR (Гидрированный бутадиен-нитрильный эластомер); NBR (Бутадиен-нитрильный каучук) Замечания по материалу Соответствует директиве RoHS Условия эксплуатации Максимальное рабочее давление 10 бар Пилотное давление От 3 до 8 бар Температура окружающей среды От -5 °C до +50 °C Рабочая среда Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] Примечание по рабочей среде Возможна работа со смазкой (впоследствии требуется постоянная смазка) Температура хранения От -20 °C до +40 °C Сопротивление коррозии 2 - Средняя стойкость к коррозии Дополнительные характеристики Защита от перекрытия Да
