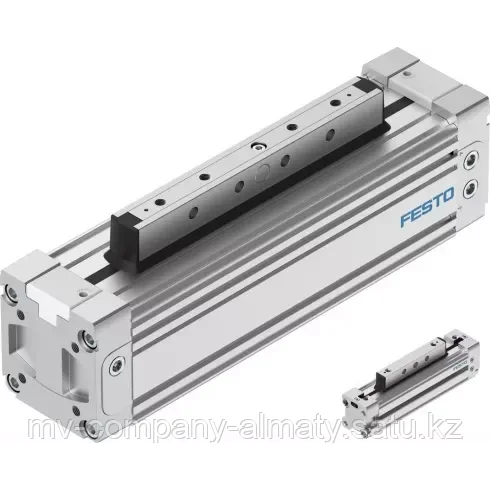

1312502 ЛИНЕЙНЫЙ ПРИВОД DGC-K-32-300-PPV-A-GK

Описание и характеристики Линейный привод Festo DGC-K-32 — компактный линейный пневматический привод с ползунком. Используется без внешней направляющей для простых функций привода. Полностью взаимозаменяем с устаревшей моделью линейного привода DGP. Ключевые особенности конструкцию привода характеризуют симметричный дизайн и низкий вес; ширина привода на 30% меньше, чем у модели DGC-G; предусмотрена возможность применения датчиков приближения; простой монтаж с помощью широкого набора принадлежностей для практически любого типа установки; в базовом исполнении используется демпфирование по типу PPV (пневматическое регулируемое демпфирование с обеих сторон); устройство соответствует директиве ATEX для работы во взрывоопасной атмосфере; используемые материалы соответствуют требованиям «Директивы об ограничении использования опасных веществ (RoHS)». Корпус и поршень выполнены из анодированного алюминия. Уплотнения в стандартной конфигурации изготавливаются из нитриловой резины (NBR), полиуретана TPE-U (PUR). Рабочая среда — фильтрованный сжатый воздух. Допускается работа со смазкой (с распылением масла в сжатом воздухе). Варианты исполнения приводов: стандартный поршень; удлиненный поршень; магнит на поршне; пневматическое питание с обеих сторон; муфта подводка. Основные характеристики Производитель Festo Артикул 1312502 Наименование Линейный привод Серия товара DGC Тип оборудования Привод Внутренний стандарт IDO28456 Технические характеристики Варианты исполнения Порты подвода воздуха с двух сторон Стандартный поршень Увеличенный поршень Тип управления Позитивное защелкивание (щель) Диаметр поршня 32 мм Присоединение 1/8 Демпфирование Пневматическое регулируемое Длина демпфирования 20 мм Ход 300 мм Определение позиции При помощи датчиков положения Массо-габаритные и монтажные характеристики Тип крепления С принадлежностями Тип резьбы G Альтернативные соединения См. чертеж Ширина 54 мм Высота 72 мм Длина 250 мм Особенности материалов Материал корпуса Алюминий Материал уплотнения NBR (Бутадиен-нитрильный каучук); TPE-U (PU) (Термопластичный полиуретан) Материал крышки Алюминиевое литье под давление Замечания по материалу Соответствует директиве RoHS Условия эксплуатации Максимальное рабочее давление 8 бар Положение при сборке Любое Температура окружающей среды От -10 °C до +60 °C Рабочая среда Сжатый воздух Взрывозащита типа (Пыль) c 120°C X Пищевая безопасность Безопасны для пищевых продуктов в соответствии с FDA Примечание по рабочей среде Возможна работа со смазкой (впоследствии требуется постоянная смазка) Категория ATEX (Газ) II 2G Взрывозащита типа (Газ) c T4 X Взрывобезопасная температура окружающей среды -10°C ≤ Ta ≤ +60°C Категория ATEX (Пыль) II 3D Сопротивление коррозии 1 - Низкая стойкость к коррозии Дополнительные характеристики Теоретическое усилие при 6 бар, прямой ход 483 Н Теоретическое усилие при 6 бар, обратный ход 483 Н
