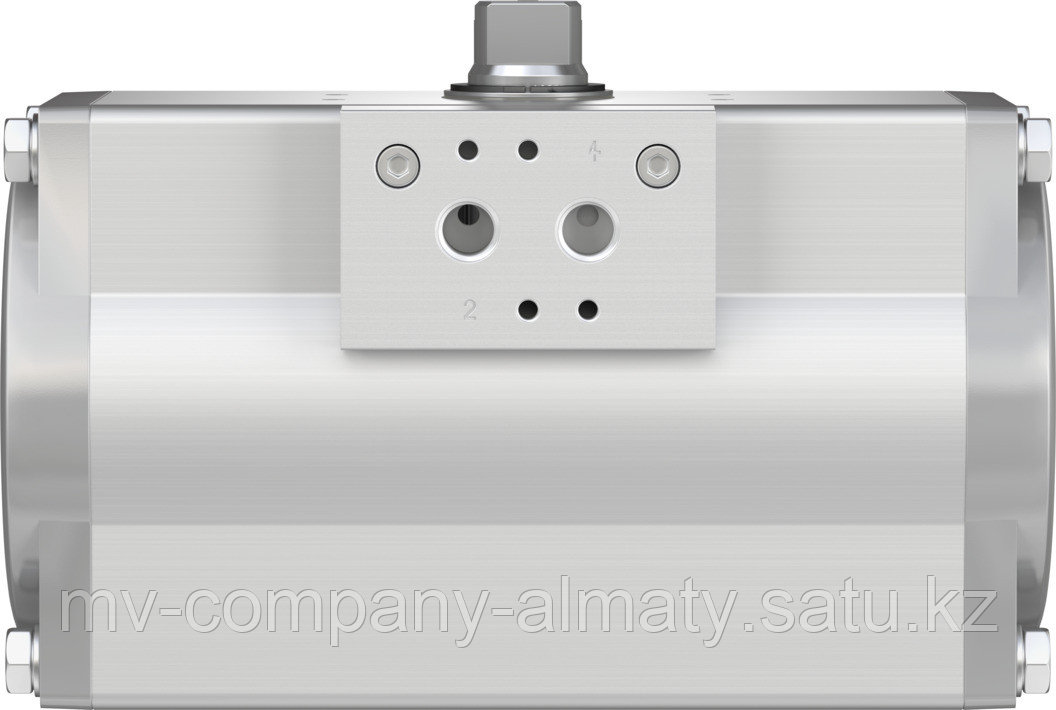

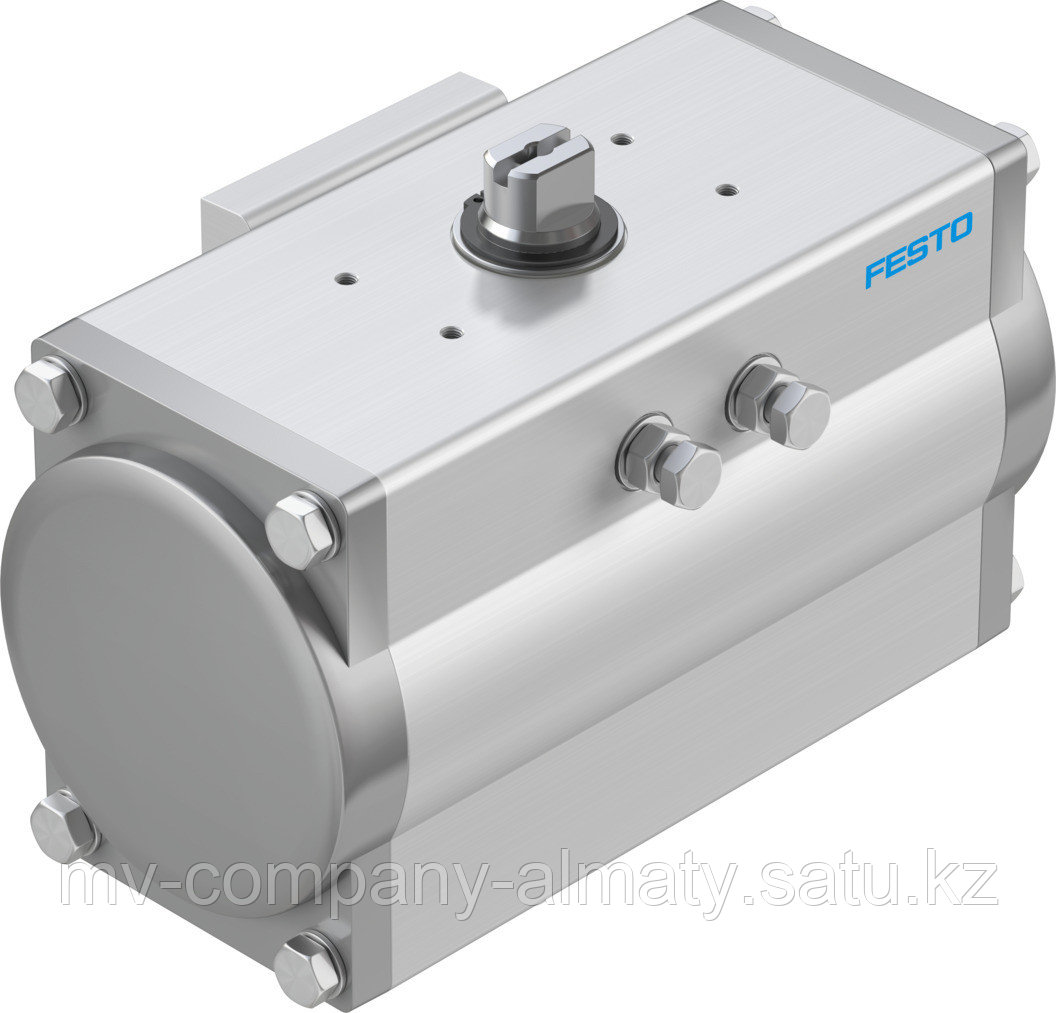

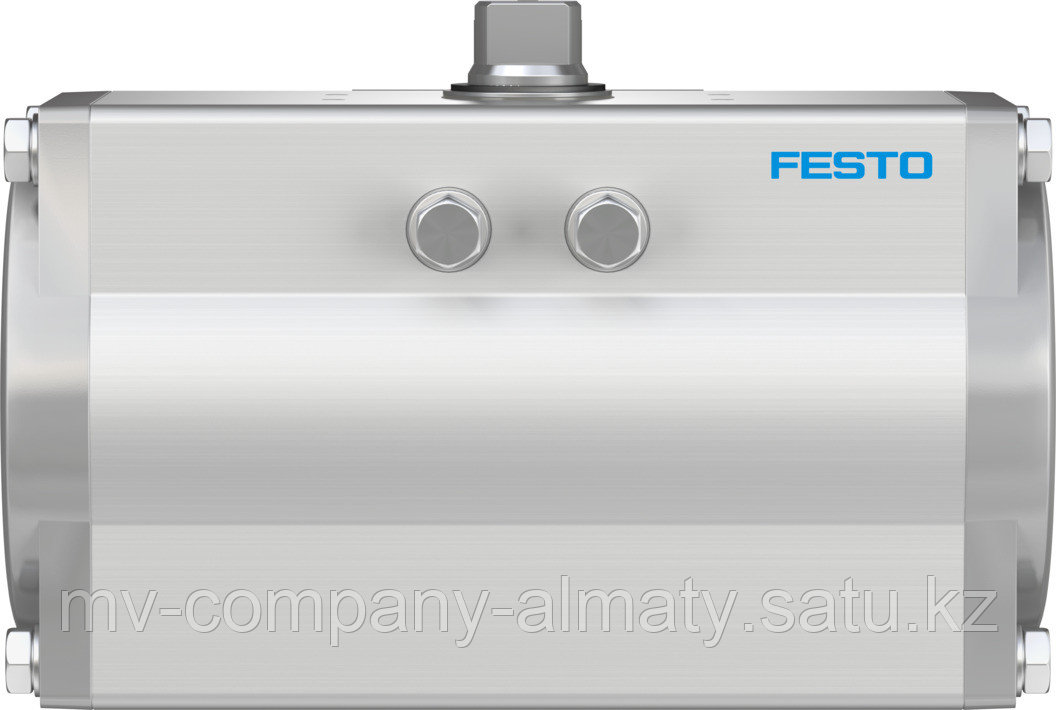

DFPD-120-RP-90-RD-F0507 8048123 FESTO - Пневмопривод зап. арматуры, дв. д., 117.4 Нм, F05/07, вал 17 мм

Характеристики DFPD-120-RP-90-RD-F0507 8048123 Характеристики приводов Режим работы двустороннего действия Момент при номинальном рабочем давлении и угле поворота 0° 117.4 Нм Момент при номинальном рабочем давлении и угле поворота 90° 117.4 Нм Угол поворота 90° Диапазон настройки конечного положения при 0° -5 ÷ 5 º Диапазон настройки конечного положения при 90° 85 ÷ 95 º Расход воздуха при 6 бар за цикл 0°-90°-0° 10.4 л Характеристики запорной арматуры Присоединительный фланец управления арматурой (по ISO 5211) F05 F07 Присоединение вала арматуры □ 17 мм Высота присоединения вала 19 мм Общие характеристики Типоразмер 120 Тип конструкции передача рейка-шестерня Стандарт ISO 5211 VDI/VDE 3845 (NAMUR) VDI/VDE 3845 размер AA 1 Массо-габаритные и монтажные характеристики Подключение G1/4;NAMUR Масса 4872 г Условия эксплуатации Рабочая среда сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4] Примечание по рабочей среде возможна работа со смазкой (впоследствии требуется постоянная смазка) , температура точки росы на 10°C ниже температуры окружающей/рабочей среды Рабочее давление 2 ÷ 8бар Номинальное рабочее давление 5.5 бар Рабочая температура -20 ÷ 80°C Взрывозащита Ex h (герметическая изоляция) Маркировка взрывозащиты II 2D Ex h IIIC T105°C Db X II 2G Ex h IIC T4 Gb X Монтажное положение любое Материалы Основной материал алюминий Крышка алюминий с покрытием Корпус алюминий Уплотнения бутадиен-нитрильный каучук (NBR) Винты Сталь нержавеющая Вал сталь никелированная Кулачок Отливка из нержавеющей стали Подшипник POM Поршень Алюминий Соединительная плита Анодированный алюминий Дополнительные характеристики Примечание по моменту Рабочий момент привода не должен быть выше максимально допустимого момента в соответствии с ISO 5211, в зависимости от монтажного фланца и соединения. Идентификационные данные Производитель FESTO Артикул 8048123 Маркировка DFPD-120-RP-90-RD-F0507 Ед. изм. шт.
