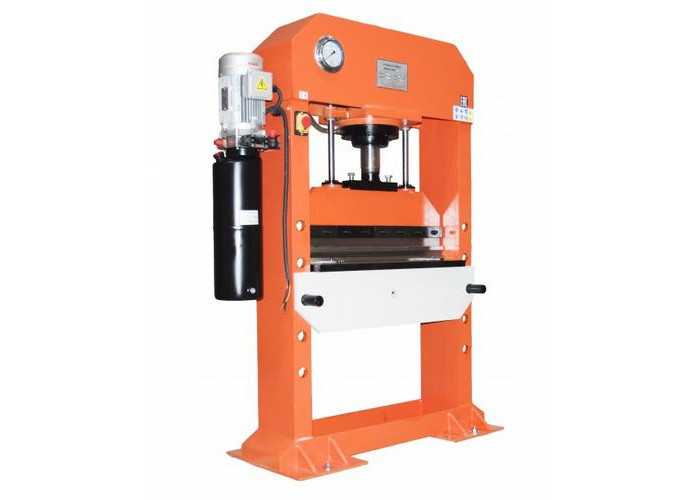

Пресс гидравлический Stalex HPB-790

Гидравлический пресс Stalex HPB-790 предназначен для работы в ремонтных и сборочных цехах, для единичных и серийных производств, используется для изготовления простых изделий и запчастей методом гибки. Стальная надёжная конструкция и специальные гибочные штампы гарантируют необходимую жесткость и устойчивость станка при ежедневном использовании. В нем сочетаются преимущества простой конструкции, высокого давления с меньшим весом, поэтому, данный агрегат будет очень удобен в эксплуатации. Надежная и высокоточная гидравлическая система, контроль давления по манометру, удобное управления станком, рабочий стол перемещающийся вверх и вниз. Вес станка 624кг означает крепкую и жёсткую раму, что обеспечивает устойчивую работу. Модели Stalex HPB имеют мощные сваренные опоры для установки тяжёлых деталей, не подвергая риску рабочий процесс гибки (исключаются люфты, перекосы и поломки станины). Особенности: Рычаги крепления стола – Ø=38мм. Рычаги крепления стола – L= 340мм (гладкая часть) / L= 420мм (общая длина). Ø отв. крепления стола на сварных опорах - Ø=42мм. Толщины стенок сварных опор – 20/6мм. Толщина горизонтальной части стола (рабочая поверхность) – 28мм. Ø отверстия в рабочей части стола – 90мм. Гидростанция станка имеет 3 положения работы: Рычаг в право – рабочий ход Среднее положение рычага – стоп Рычаг влево – обратный ход штока в верх Время опускание штока на макс. длину 220мм (макс. ход) – 34 секунд (без нагрузки) Время обратного подъёма штока – 25 секунд (без нагрузки) Гидростанция станка имеет 3 положения работы: Рычаг в право – рабочий ход Среднее положение рычага – стоп Рычаг влево – обратный ход штока в верх Габариты станка: А – общая высота станка - 1800мм B – общая ширина станка (по ножным опорам) - 1100мм B – общая ширина станка (верхняя часть станка + гидростанция) - 1290 мм С – общая глубина станка - 500мм D – расстояние между опорами - 795мм Е – ширина опор - 250мм H - максимальная высота заготовки, т.е. расстояние от верхней позиции пуансона до нижнего положения рабочего стола. - 540мм Диаметр штока – 80мм Макс. ход штока – 220мм Диаметр бокового штока – 25мм (2шт) Четыре ребра жёсткости рабочего стола. (D: Ширина 795мм – расстояние между опорами) (Ширина 950мм – расстояние стола вкл. ширину опор) В стандартной комплектации матрица – 1шт (длина 785мм, 5 ручьёв) Ширина первого ручья – 47мм Ширина второго ручья – 32мм Ширина третьего ручья – 24мм Ширина четвёртого ручья – 18мм Ширина пятого ручья – 14мм В стандартной комплектации пуансон – 1шт (длина 783мм) В стандартной комплектации поставляются дополнительные уплотнительные кольца. Шильдик станка. Шильдик мотора гидростанции. Шильдик гидростанции. Усилие, кН 500 Усилие, тонн 50 Номинальное давление, МПа 25 Производительность масляного насоса 7.0 л / мин Мощность мотора 3 кВт Рабочее напряжение 380В - 50Гц - 3 фазы Макс. длина сгибания 790 мм Макс. толщина гибки на ширину 400 мм 8мм Сталь 3 (Ст3сп) 8мм Алюминий АМц 6мм Нержавейка 12Х18Н10Т Макс. толщина гибки на ширину 790 мм 5мм Сталь 3 (Ст3сп) 5мм Алюминий АМц 4мм Нержавейка 12Х18Н10Т Макс. ёмкость, мм 540 (H: ход + перемещение стола) Ход штока, мм 220 Гидростанция станка имеет 3 положения работы Рычаг в право – рабочий ход Среднее положение рычага – стоп Рычаг влево – обратный ход штока в верх Расстояние от пола до рычага переключения гидростанции, мм 1230 Перемещение стола 5 позиций с промежутком 135мм (общее перемещение стола: 135мм+135мм+135мм+135мм=540мм) Рабочий размер стола, мм 770х345 (ШхГ) Общие размеры стола, мм 795х295 (ШхГ) (D: Ширина 795мм – расстояние между опорами) (Ширина 955мм – расстояние стола вкл. ширину опор) Рычаги крепления стола, мм Ø=38/ L=340мм Ø отв. крепления стола на сварных опорах, мм Ø=42 Толщина стенки сварных опор, мм t=20/t=6 Толщина стенки верхней части станка, мм t=18 Размеры упаковки, мм (ШхГхВ) 1450х650х2000 Упаковка фанерный ящик Стандартная комплектация Матрица – 1шт (длина 785мм, 5 ручьёв) Пуансон – 1шт (длина 783мм) Дополнительные уплотнительные кольца Масса, кг (нетто) 624 Масса, кг (брутто) 695
