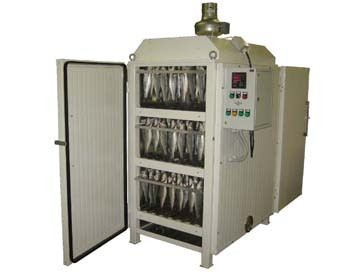

Универсальный инфракрасный сушильный шкаф Омегадрайв-СД-3FS

Описание Универсальный инфракрасный сушильный шкаф серии «Омегадрайв-СД-3FS» предназначен как для вяления и сушки мелкой и средней рыбы (до 30-35 см) на вешалах-рамах с шампурами, установленных в направляющих шкафа так и для сушки и вяления филе рыбы на сетчатых противнях. Принцип действия шкафа В основу принципа действия инфракрасного электрошкафа «Омегадрайв-СД-3FS» положен комбинированный радиационно-конвективный способ сушки продуктов, безвредный для человека и окружающей среды. При данном способе испарение влаги в продукте в основном происходит посредством терморадиационного нагрева инфракрасным излучением, а удаление влаги за счёт принудительной конвекции паровоздушной смеси. Принудительную конвекцию воздуха внутри шкафа осуществляют циркуляционные вентиляторы, объединенные в два блока. Внутри герметичного корпуса электрошкафа в трёх секциях в один ряд расположены трубчатые электронагреватели (ТЭНы), которые имеют покрытие из функциональной керамики, генерирующее ИК (инфракрасное) излучение, определённого диапазона длин волн. Над каждым ярусом ТЭНов с двух сторон шкафа устанавливаются вешело-рамы с шампурами для нанизывания рыбы. Модификация шкафа FS - «Омегадрайв-СД-3FS» более универсальна. В ней можно производить не только целиковую рыбу, как в модели «Омегадрайв-СД-3F» но и рыбные снеки из филе рыбы. Для этого, в данной модели предусмотрены дополнительные уровни для противней-сеток на которых раскладывается филе в один слой. В данной модели можно установить по 15 противней- сеток размером 555*600 мм с каждой стороны шкафа – всего 30 противней-сеток. Боковые стенки шкафа и двери теплоизолированы, что позволяет снизить энергозатраты при сушке. Для предприятий с повышенными требованиями по чистоте входящего в сушильный шкаф воздуха возможна комплектация шкафа фильтрами класса очистки по ГОСТ Р 51251-99 от G3 (грубая очистка – пух и пыльца растений, пыль, споры, сажа, текстильные волокна и т.п. до F9 (тонкая очистка - аэрозоли и мелкая атмосферная пыль). Система управления Система управления шкафа обеспечивает автоматическое поддержание температуры и влажности среды внутри сушильной камеры шкафа. Система управления в процессе работы измеряет температуру и влажность среды в сушильной камере шкафа: управляет нагревательными элементами, для поддержания заданной температуры; управляет вытяжным вентилятором и механическими автоматическими клапанами всасывания и выброса воздуха– для поддержания заданных значений влажности и циркуляционными вентиляторами – для создания равномерного теплового баланса внутри сушильной камеры шкафа. Универсальный сушильный шкаф «Омегадрайв-СД-3FS» имеет оригинальную систему омегообразной /ω/ продувки каждого яруса с продуктом возвратным воздухом, имеющим тепловой потенциал, что обеспечивает экономию электроэнергии, значительно снижает тепловые потери и повышает КПД сушильного процесса в целом. Работа системы управления осуществляется по программе, которую устанавливает технолог сушильного цеха на пульте управления сушильного шкафа для каждой группы продуктов. Программа может состоять из 49 шагов: на каждом шаге задается время, температура и влажность среды внутри сушильной камеры шкафа. Требования к помещению Помещения для работы шкафа должны быть оборудованы приточно-вытяжной вентиляцией производительностью не менее 300 м3/час на один шкаф, вытяжная система должна быть выведена за пределы помещения с длиной воздуховода не более 4 м. Условия эксплуатации шкафа: температура окружающей среды, С0 - +10 - +20 относительная влажность, % не более 70 Модификации Для сушки мясных или рыбных снеков предлагается модификация – ИК сушильный шкаф «Омегадрайв-СД-4S». В отличие от базовой модели «Омегарайв-СД-4» данная модель имеет загрузку 32 противня и размер противня по 555*600*25 мм (в базовой модели – 16 противней размером 555*600*25мм). В универсальном сушильном шкафу «Омегадрайв-СД-4FS» можно сушить и вялить как мелкую и среднюю рыбу вывешенную на вешалах, так и рыбное филе (для получения рыбных снеков) которое выкладывается на противнях сетках (шкаф в этой комплектации имеет 30 противней сеток – по 15 с каждой стороны или шесть вешалов с 7-ю шампурами каждый - по три с каждой стороны) Для сушки трав и лекарственных растений, имеющих большой насыпной объём при раскладке, а также для продуктов требующих ворошения во время сушки – например, мелконарезанные кусочки фруктов и т.п. – предназначена модификация шкафа – «Омегадрайв-СД-4G» с увеличенным по высоте размером противня – 50мм.
